TBTCPT-20E
TBTSCIETECH
| สถานะห้องว่าง: | |
|---|---|
การแนะนำ

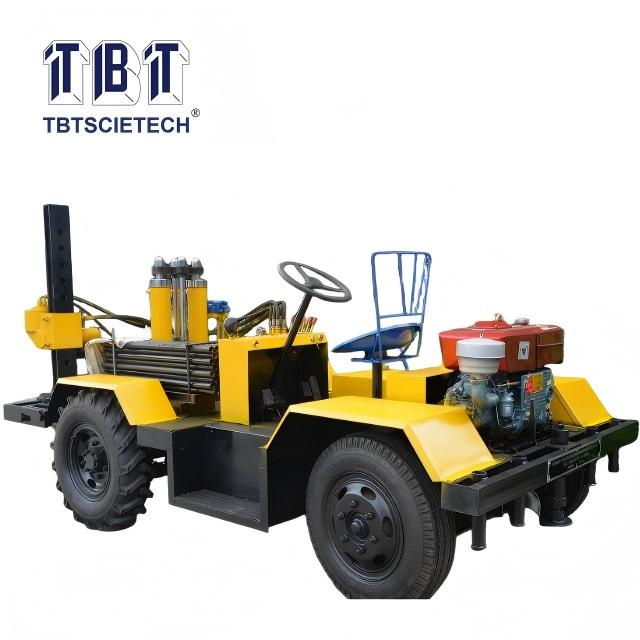

TBTCPT-20E CPT Truck เป็นยานพาหนะที่ติดตั้งแท่นขุดเจาะที่เหมาะสำหรับการสำรวจดินธรณีเทคนิคในแหล่งกำเนิด ด้วยความสามารถในการเจาะทะลุถึง 200kN ซึ่งสามารถวิ่งบนถนนได้เหมือนรถบรรทุกธรรมดาและทำงานเป็น CPT ที่สมบูรณ์ในสาขาต่างๆ
Tเขาสอบสวน แท่นขุดเจาะอยู่ ถูกผลักลงไปที่พื้น ด้วยความเร็วคงที่ และความต้านทานทางกล & แรงเสียดทาน พารามิเตอร์ ของดิน เป็น บันทึก, มัน’ใช้ในการกำหนดความสามารถในการรับน้ำหนักของฐานราก
สามารถใช้งานได้ในดินอ่อน ดินเหนียว ดินเหนียวเก่า ดินร่วน และดินทราย
รถบรรทุก CPT อเนกประสงค์คันนี้ หากมีการติดตั้งเพิ่มเติม เครื่องประดับ, สามารถทำการทดสอบในแหล่งกำเนิดได้ไอเอ็นจี เช่น ดีเอ็มที, ซีพีทียู, MPT, วท, วีซีที.
การแนะนำ
TBTCPT-20E CPT Truck เป็นยานพาหนะที่ติดตั้งแท่นขุดเจาะที่เหมาะสำหรับการสำรวจดินธรณีเทคนิคในแหล่งกำเนิด ด้วยความสามารถในการเจาะทะลุถึง 200kN ซึ่งสามารถวิ่งบนถนนได้เหมือนรถบรรทุกธรรมดาและทำงานเป็น CPT ที่สมบูรณ์ในสาขาต่างๆ
Tเขาสอบสวน แท่นขุดเจาะอยู่ ถูกผลักลงไปที่พื้น ด้วยความเร็วคงที่ และความต้านทานทางกล & แรงเสียดทาน พารามิเตอร์ ของดิน เป็น บันทึก, มัน’ใช้ในการกำหนดความสามารถในการรับน้ำหนักของฐานราก
สามารถใช้งานได้ในดินอ่อน ดินเหนียว ดินเหนียวเก่า ดินร่วน และดินทราย
รถบรรทุก CPT อเนกประสงค์คันนี้ หากมีการติดตั้งเพิ่มเติม เครื่องประดับ, สามารถทำการทดสอบในแหล่งกำเนิดได้ไอเอ็นจี เช่น ดีเอ็มที, ซีพีทียู, MPT, วท, วีซีที.
คุณสมบัติหลัก:
1, ที่ คุณสมบัติรถบรรทุก CPT อเนกประสงค์ และเชื่อถือได้รวดเร็วเพื่อ รู ขยับง่ายเคลื่อนย้ายและใช้งานง่าย, สามารถทำงานได้ ใน ย่ำแย่ สภาพแวดล้อม.
2 ระบบไฮดรอลิกขั้นสูงใช้วาล์วทิศทางหลายทางรวมแยกประเภท ขนาดกะทัดรัดในขนาดที่เล็ก การสูญเสียแรงดันมีขนาดเล็ก แรงดันเกินสำหรับวาล์วล้นเป็นสิ่งที่ดี
3 เมื่อ CPT เริ่มทำงาน อุปกรณ์ยึดไฮดรอลิกจะหลุดออกมาจากนั้นจึงหมุนสมอแบบหล่นลงซึ่งขับเคลื่อนด้วยมอเตอร์กำลังสูง อุปกรณ์พุกจะหดกลับเมื่อการทดสอบเสร็จสิ้น
4 รถบรรทุก CPT มีน้ำหนักของตัวเองค่อนข้างสูงและทำหน้าที่เป็นเครื่องถ่วงเพื่อให้มีแรงทะลุทะลวงที่ต้องการ
คุณสมบัติหลัก:
1, ที่ คุณสมบัติรถบรรทุก CPT อเนกประสงค์ และเชื่อถือได้รวดเร็วเพื่อ รู ขยับง่ายเคลื่อนย้ายและใช้งานง่าย, สามารถทำงานได้ ใน ย่ำแย่ สภาพแวดล้อม.
2 ระบบไฮดรอลิกขั้นสูงใช้วาล์วทิศทางหลายทางรวมแยกประเภท ขนาดกะทัดรัดในขนาดที่เล็ก การสูญเสียแรงดันมีขนาดเล็ก แรงดันเกินสำหรับวาล์วล้นเป็นสิ่งที่ดี
3 เมื่อ CPT เริ่มทำงาน อุปกรณ์ยึดไฮดรอลิกจะหลุดออกมาจากนั้นจึงหมุนสมอแบบหล่นลงซึ่งขับเคลื่อนด้วยมอเตอร์กำลังสูง อุปกรณ์พุกจะหดกลับเมื่อการทดสอบเสร็จสิ้น
4 รถบรรทุก CPT มีน้ำหนักของตัวเองค่อนข้างสูงและทำหน้าที่เป็นเครื่องถ่วงเพื่อให้มีแรงทะลุทะลวงที่ต้องการ
แบบฟอร์มการขนส่ง | ขับเคลื่อน 4 ล้อ, 25-40 กม./ชม |
โหมดขับเคลื่อน | ขับเคลื่อนล้อหลัง |
นาที. รัศมีวงเลี้ยว: | < 4 (ม.) |
แหล่งพลังงาน | เครื่องดีเซล 1100 สตาร์ทด้วยไฟฟ้า |
กำลัง ≥22HP | |
ความเร็ว: 2200-2600r/นาที | |
ระบบไฮดรอลิก | ปั้มน้ำมันเกียร์ : รุ่น CB-Fc315-FL-YZ |
ความเร็วสูงสุด: 2000 รอบ/นาที | |
อัตราการไหล(ลิตร/นาที):60 | |
แรงดัน(MPa):16 | |
มัลติเวย์วาล์ว : รุ่น DL15CF.50WC.C | |
กระบอก ด้วยแผ่นรองพื้น | เจาะ: 90 มม |
ระยะชัก: 450 มม | |
รองรับกระบอกสูบเดี่ยว: 60 KN | |
แม่แรงสูบเดียว 40KN | |
อุปกรณ์เจาะ: | ข้อมูลจำเพาะ 2Y-20 |
แรงเจาะทะลุพิกัด: 200 KN | |
แรงดึง: 240 KN | |
ความเร็วในการเจาะ: 1.2±0.3 ม./นาที | |
แรงดันน้ำมันของระบบ: 14 MPa | |
อุปกรณ์ยึด | มอเตอร์พุกแรงบิดสูงสุด 2442 นิวตันเมตร |
สมอดิน | พุกหลายชั้น เส้นผ่านศูนย์กลางพุก: ≥350 มม |
โพรบแบบคงที่ แท่นขุดเจาะ | วัสดุ: เหล็กโลหะผสมที่มีความแข็งแรงสูง 45MnMoB |
เส้นผ่านศูนย์กลางก้านโพรบ (มม.): Φ36, Φ40, Φ42 (อุปกรณ์เสริม) | |
อุณหภูมิ | สูงสุด อุณหภูมิแวดล้อม: 40 ℃ |
นาที. อุณหภูมิแวดล้อม: -20 ℃ | |
อุณหภูมิของน้ำเครื่องยนต์: <90 ℃ | |
อุณหภูมิน้ำมันไฮดรอลิก: <65 ℃ | |
ขนาดโดยรวม: | 3100×1600×1630 (มม.) LWH |
น้ำหนักรวม: | 3000กก |
แบบฟอร์มการขนส่ง | ขับเคลื่อน 4 ล้อ, 25-40 กม./ชม |
โหมดขับเคลื่อน | ขับเคลื่อนล้อหลัง |
นาที. รัศมีวงเลี้ยว: | < 4 (ม.) |
แหล่งพลังงาน | เครื่องดีเซล 1100 สตาร์ทด้วยไฟฟ้า |
กำลัง ≥22HP | |
ความเร็ว: 2200-2600r/นาที | |
ระบบไฮดรอลิก | ปั้มน้ำมันเกียร์ : รุ่น CB-Fc315-FL-YZ |
ความเร็วสูงสุด: 2000 รอบ/นาที | |
อัตราการไหล(ลิตร/นาที):60 | |
แรงดัน(MPa):16 | |
มัลติเวย์วาล์ว : รุ่น DL15CF.50WC.C | |
กระบอก ด้วยแผ่นรองพื้น | เจาะ: 90 มม |
ระยะชัก: 450 มม | |
รองรับกระบอกสูบเดี่ยว: 60 KN | |
แม่แรงสูบเดียว 40KN | |
อุปกรณ์เจาะ: | ข้อมูลจำเพาะ 2Y-20 |
แรงเจาะทะลุพิกัด: 200 KN | |
แรงดึง: 240 KN | |
ความเร็วในการเจาะ: 1.2±0.3 ม./นาที | |
แรงดันน้ำมันของระบบ: 14 MPa | |
อุปกรณ์ยึด | มอเตอร์พุกแรงบิดสูงสุด 2442 นิวตันเมตร |
สมอดิน | พุกหลายชั้น เส้นผ่านศูนย์กลางพุก: ≥350 มม |
โพรบแบบคงที่ แท่นขุดเจาะ | วัสดุ: เหล็กโลหะผสมที่มีความแข็งแรงสูง 45MnMoB |
เส้นผ่านศูนย์กลางก้านโพรบ (มม.): Φ36, Φ40, Φ42 (อุปกรณ์เสริม) | |
อุณหภูมิ | สูงสุด อุณหภูมิแวดล้อม: 40 ℃ |
นาที. อุณหภูมิแวดล้อม: -20 ℃ | |
อุณหภูมิของน้ำเครื่องยนต์: <90 ℃ | |
อุณหภูมิน้ำมันไฮดรอลิก: <65 ℃ | |
ขนาดโดยรวม: | 3100×1600×1630 (มม.) LWH |
น้ำหนักรวม: | 3000กก |
