อาร์เรย์เรดาร์เจาะพื้นดิน (GPR) จากผู้ผลิตจีน

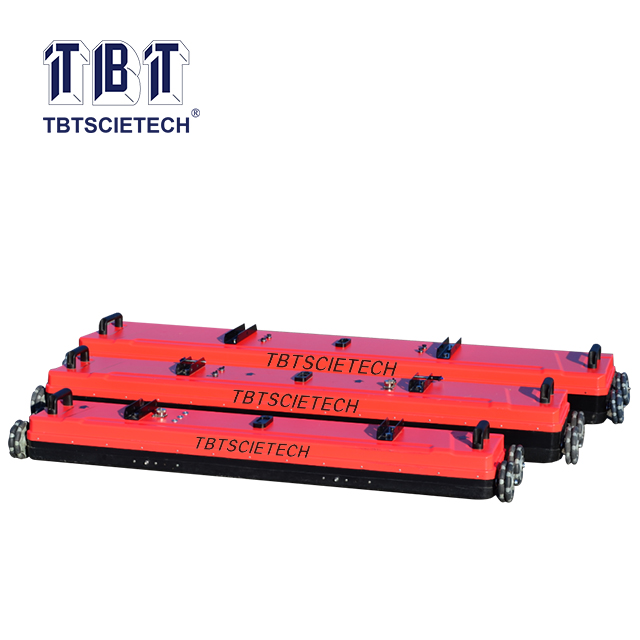

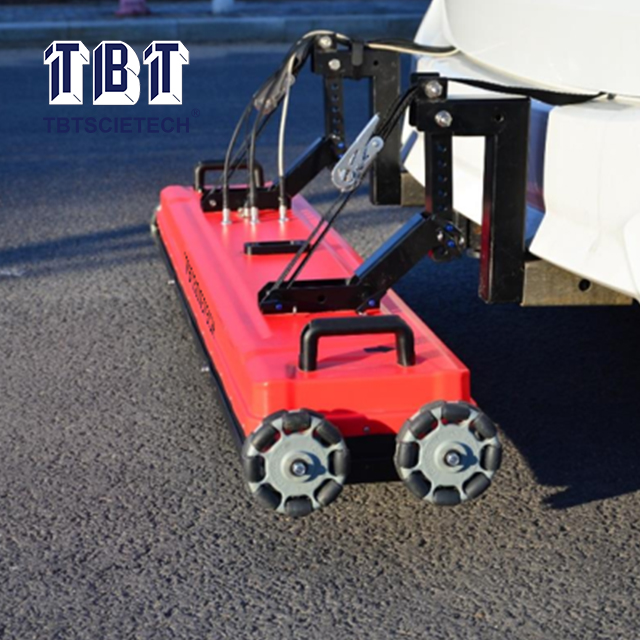

TBTGPR-MIMO 3D GPR ARRAY SYSTEM เป็นระบบตรวจจับแบบหลายอินพุตและการตรวจจับแบบหลายเอาท์พุทคอนโทรลเลอร์-แอนเทนนาการออกแบบการสั่นสะเทือนระดับทหารทำให้คุณมีความสะดวกและยืดหยุ่นมากขึ้นสำหรับการใช้งานแม้ในสภาพแวดล้อมที่ซับซ้อนระบบเรดาร์ยังคงทำงานได้อย่างมั่นคง ความสม่ำเสมอของช่องทางที่สมบูรณ์แบบรับประกันเอฟเฟกต์การถ่ายภาพที่ดีและคุณสมบัติที่สะดวกสำหรับการประมวลผลข้อมูลและการตัดสินการถ่ายภาพและสถานที่ตั้ง มันสามารถใช้กันอย่างแพร่หลายในการตรวจจับการถ่ายภาพของสนามบินอุโมงค์ทางหลวง, อนุรักษ์น้ำ, สะพาน, วิศวกรรมยูทิลิตี้, ทหารและโบราณคดี

เรดาร์ TBTGPR Series ใช้คลื่นแม่เหล็กไฟฟ้าความถี่สูง (EM) (จากความถี่ต่ำถึงสูง) เพื่อรับข้อมูลใต้ผิวดิน TBTGPR ตรวจพบการเปลี่ยนแปลงคุณสมบัติ EM (การอนุญาตด้วยอิเล็กทริกการนำไฟฟ้าและการซึมผ่านของแม่เหล็ก) ซึ่งในการตั้งค่าทางธรณีวิทยาเป็นหน้าที่ของวัสดุดินและหินปริมาณน้ำและความหนาแน่นจำนวนมาก โดยปกติข้อมูลจะได้รับโดยใช้เสาอากาศที่วางอยู่บนพื้นผิวดินหรือในหลุมเจาะหรือในอากาศ เสาอากาศที่ส่งสัญญาณจะแผ่คลื่น EM ที่แพร่กระจายในใต้ผิวดินและสะท้อนจากขอบเขตที่มีความแตกต่างของคุณสมบัติ EM เสาอากาศ GPR ที่ได้รับบันทึกคลื่นสะท้อนในช่วงเวลาที่เลือกได้ ความลึกของอินเทอร์เฟซที่สะท้อนกลับจะคำนวณจากเวลาที่มาถึงในข้อมูล GPR หากความเร็วการแพร่กระจาย EM ในพื้นผิวสามารถประเมินหรือวัดได้

1. เรดาร์คอนโทรลเลอร์และอาร์เรย์เสาอากาศถูกรวมเข้าด้วยกันในขนาดเล็กและน้ำหนักเบามีการใช้พลังงานต่ำ

2. สายเคเบิลเครือข่ายสากลใช้สำหรับการส่งข้อมูลมันง่ายทั่วไปและสะดวก

3. แหล่งจ่ายไฟ DC ภายนอกที่เข้ากันได้ 10V-18V;

4. อาร์เรย์ความถี่เดียวและอาร์เรย์หลายความถี่รับประกันการตรวจจับที่หลากหลาย

5. ระบบเสาอากาศอาร์เรย์ MIMO ที่มีความหนาแน่นของเสาอากาศสูงขึ้นและการรวมที่สูงขึ้นจะช่วยให้เกิดผลการถ่ายภาพที่ดี

6. กระบวนการตรวจจับอย่างรวดเร็วและการได้มาซึ่งข้อมูลความสม่ำเสมอของช่องและข้อมูลโปรไฟล์ที่ดีขึ้นด้วยช่วงเวลา

7. ซอฟต์แวร์การซื้อแบบเรียลไทม์สามารถติดตั้งในแล็ปท็อปหรือเทอร์มินัลมือถืออื่น ๆ เพื่อการพกพาและใช้งานที่สะดวก

8. ซอฟต์แวร์การซื้อแบบเรียลไทม์นั้นมีฟังก์ชั่นพื้นฐานของการกรองลบการชดเชยเป็นศูนย์การกำจัดพื้นหลังและการถ่ายภาพชิ้น 3 มิติแบบเรียลไทม์

9. ระบบปรับพารามิเตอร์เรดาร์อย่างชาญฉลาดไม่จำเป็นต้องใช้งานด้วยตนเอง

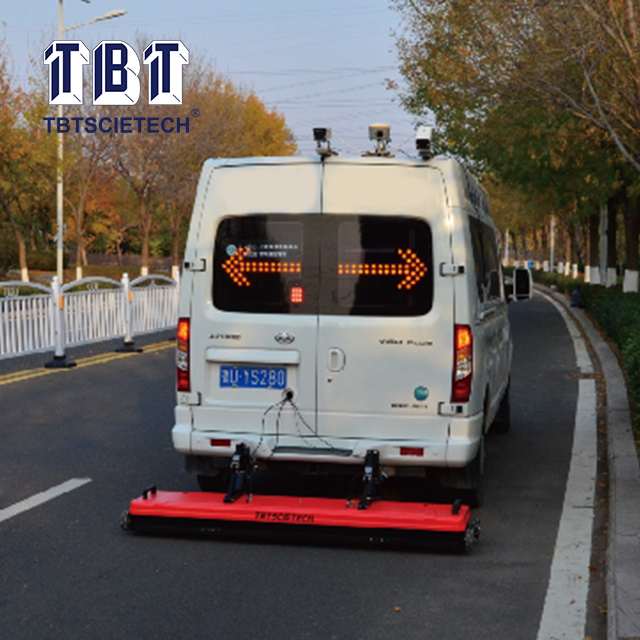

10. จอแสดงผลความเร็วยานพาหนะแบบเรียลไทม์เกินความเร็วการเตือนภัยและสัญญาณเตือนสัญญาณ GPS ที่อ่อนแอ

11. ฟังก์ชั่นการเล่นซ้ำข้อมูลช่วยให้สามารถกู้คืนกระบวนการซื้อได้อย่างสมบูรณ์

12. การแสดงแบบเรียลไทม์โปรไฟล์การหั่นที่ระดับความลึกที่ระบุบนเส้นทางการตรวจจับผลการตรวจจับมีความชัดเจนมาก

13. ตามข้อมูลตำแหน่ง GPS แสดง GPS locus ของข้อมูลที่เก็บไว้โดยอัตโนมัติแก้ไขสายสำรวจที่คาดการณ์ไว้ตามโลคัสเพื่อให้ได้การตรวจจับความครอบคลุมเต็มรูปแบบ

14. ระบบสามารถทำการแก้ไขสำหรับพื้นที่ที่เปิดออกระหว่างสายการสำรวจเพื่อสร้างข้อมูลการครอบคลุมเต็มรูปแบบจากนั้นส่งออกภาพพาโนรามา

เลขที่	รายการ	ger-mimo 900a / 14rs	ger-mimo 400a / 10rs	ger-mimo 200a / 8rs
1	หมายเลขช่อง	14	10	8
2	ความลึกของการตรวจจับ	≥1.0m	≥2.5m	≥4.0m
3	ครอบคลุมความกว้าง	150 ซม.	175 ซม.	200 ซม.
4	การตรวจจับความเร็ว	≥25km/h (ช่วงเวลา 5 ซม. สำหรับการสแกน)	≥16km/h (ช่วงเวลา 5 ซม. สำหรับการสแกน)	≥20km/h (ช่วงเวลา 5 ซม. สำหรับการสแกน)
5	ขนาด	150x30x15 ซม.	175x32x20cm	210x45x20cm
6	น้ำหนัก	≤20กิโลกรัม	≤25kg	≤330กิโลกรัม
7	การใช้พลังงาน	≤20W	≤20W	≤20W
8	แหล่งจ่ายไฟ	ด้านนอกติดตั้งลิเธียมแบตเตอรี่แหล่งจ่ายไฟ 10V ~ 18V
9	ประเภทอาร์เรย์	อาร์เรย์เสาอากาศ Mimo
10	A/D ไบต์	16 บิต
11	โหมดผลการตรวจจับ	ข้อมูลการตรวจจับ 2-D, ชิ้นการถ่ายภาพ 3 มิติ
12	สิ่งแวดล้อม	-20 ℃ ~+50 ℃, อุณหภูมิการจัดเก็บ: -40 ℃ ~+60 ℃

ชนิดเสาอากาศ	ความถี่ตรงกลาง	ความกว้างของชีพจร	ช่วงความลึก	ความลึกอ้างอิง	แอปพลิเคชันเสาอากาศ
เสาอากาศคัปปลิ้งกราวด์	900MHz	1.1ns	0.5 ~ 1.5m	0.7m	การตรวจสอบคุณภาพของอุโมงค์/การวาง การตรวจสอบโรคบนท้องถนนการตรวจจับโครงสร้างอาคาร
	400MHz	2.5ns	1 ~ 4m	2.5m	การตรวจสอบคุณภาพของอุโมงค์/การวางการตรวจจับโรคบนท้องถนนการตรวจหายูทิลิตี้การอนุรักษ์น้ำและการตรวจจับวิศวกรรมไฟฟ้าพลังน้ำ
	200MHz	5NS	1 ~ 6m	4m	การตรวจหาโรคบนท้องถนนการตรวจสอบคุณภาพการตรวจจับยูทิลิตี้การอนุรักษ์น้ำและวิศวกรรมไฟฟ้าพลังน้ำการสำรวจทางธรณีวิทยา
หมายเหตุสำคัญ: ความลึกที่เจาะทะลุของเสาอากาศมีความสัมพันธ์อย่างแน่นหนากับค่าการนำไฟฟ้าของตัวกลางยิ่งการนำไฟฟ้าที่สูงขึ้นความลึกของเสาอากาศที่ตื้นขึ้น ความลึกการเจาะจะลดลงอย่างรวดเร็วในดินเปียก ความลึกที่เจาะทะลุข้างต้นอยู่ภายใต้เงื่อนไขที่แน่นอนของค่าทางทฤษฎี;
