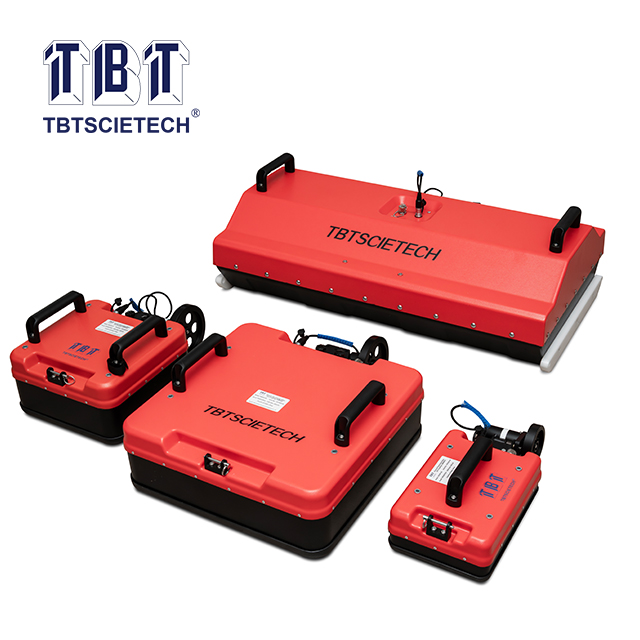

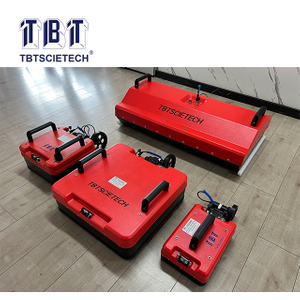

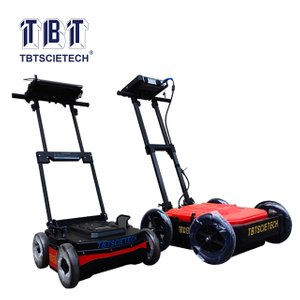

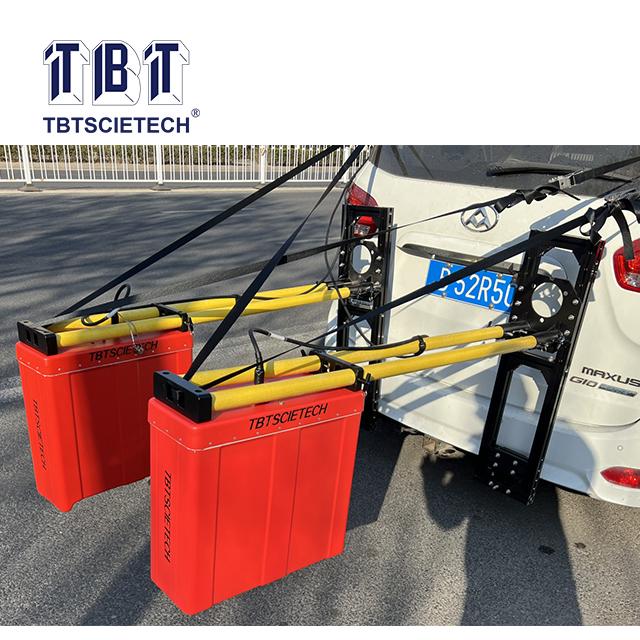

ซีรี่ส์ TBTGPR
TBTSCIETECH
| สถานะห้องว่าง: | |
|---|---|
เรดาร์ TBTGPR Series ใช้คลื่นแม่เหล็กไฟฟ้าความถี่สูง (EM) (จากความถี่ต่ำถึงสูง) เพื่อรับข้อมูลใต้ผิวดิน TBTGPR ตรวจพบการเปลี่ยนแปลงคุณสมบัติ EM (การอนุญาตด้วยอิเล็กทริกการนำไฟฟ้าและการซึมผ่านของแม่เหล็ก) ซึ่งในการตั้งค่าทางธรณีวิทยาเป็นหน้าที่ของวัสดุดินและหินปริมาณน้ำและความหนาแน่นจำนวนมาก โดยปกติข้อมูลจะได้รับโดยใช้เสาอากาศที่วางอยู่บนพื้นผิวดินหรือในหลุมเจาะหรือในอากาศ เสาอากาศที่ส่งสัญญาณจะแผ่คลื่น EM ที่แพร่กระจายในใต้ผิวดินและสะท้อนจากขอบเขตที่มีความแตกต่างของคุณสมบัติ EM เสาอากาศ GPR ที่ได้รับบันทึกคลื่นสะท้อนในช่วงเวลาที่เลือกได้ ความลึกของอินเทอร์เฟซที่สะท้อนกลับจะคำนวณจากเวลาที่มาถึงในข้อมูล GPR หากความเร็วการแพร่กระจาย EM ในพื้นผิวสามารถประเมินหรือวัดได้
เรดาร์ TBTGPR Series ใช้คลื่นแม่เหล็กไฟฟ้าความถี่สูง (EM) (จากความถี่ต่ำถึงสูง) เพื่อรับข้อมูลใต้ผิวดิน TBTGPR ตรวจพบการเปลี่ยนแปลงคุณสมบัติ EM (การอนุญาตด้วยอิเล็กทริกการนำไฟฟ้าและการซึมผ่านของแม่เหล็ก) ซึ่งในการตั้งค่าทางธรณีวิทยาเป็นหน้าที่ของวัสดุดินและหินปริมาณน้ำและความหนาแน่นจำนวนมาก โดยปกติข้อมูลจะได้รับโดยใช้เสาอากาศที่วางอยู่บนพื้นผิวดินหรือในหลุมเจาะหรือในอากาศ เสาอากาศที่ส่งสัญญาณจะแผ่คลื่น EM ที่แพร่กระจายในใต้ผิวดินและสะท้อนจากขอบเขตที่มีความแตกต่างของคุณสมบัติ EM เสาอากาศ GPR ที่ได้รับบันทึกคลื่นสะท้อนในช่วงเวลาที่เลือกได้ ความลึกของอินเทอร์เฟซที่สะท้อนกลับจะคำนวณจากเวลาที่มาถึงในข้อมูล GPR หากความเร็วการแพร่กระจาย EM ในพื้นผิวสามารถประเมินหรือวัดได้

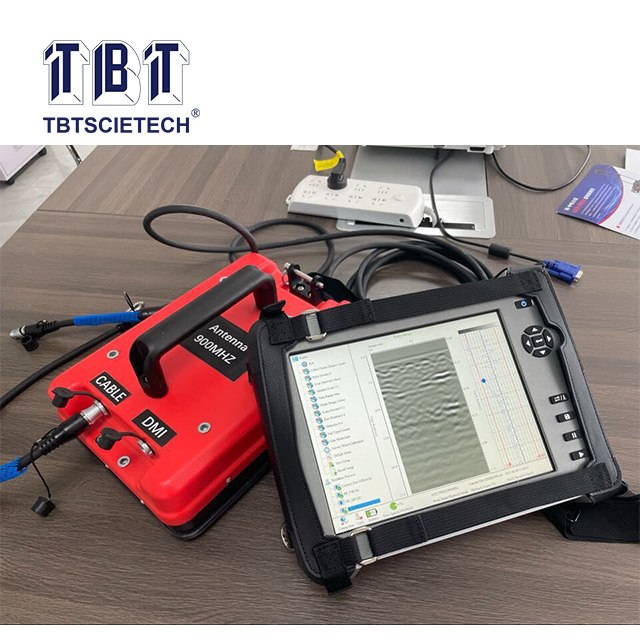

คอนโทรลเลอร์ GPR | D ual Channel Controller (สูงสุดถึง 8 ช่อง) |
ช่องทำงาน | 2 ช่อง (ติดตั้งด้วยแล็ปท็อป) |
ADC บิต | 16 บิต |
ความเร็วในการสแกนสูงสุด | 512 การสแกน/s (หมายเลขสุ่มตัวอย่างคือ 512) |
หมายเลขจุดสุ่มตัวอย่าง | 256, 512, 1024, 2048, 4096, 8192 |
ความถี่ส่งสัญญาณสูงสุด | 800khz |
การรวบรวมโหมด | โหมดเวลาโหมดระยะทางและโหมดการวัดจุด |
ช่วงเวลาหน้าต่าง | 1 ~ 8000NS |
รับช่วง | -10db ~ 160dB |
ฟังก์ชั่นการประมวลผลแบบเรียลไทม์ | การแก้ไขค่าเบี่ยงเบนศูนย์การกรอง FIR การกรอง IIR การกำจัดพื้นหลังโดยเฉลี่ยระหว่างวิธีการวางข้อมูล |
ชนิดเสาอากาศ | ความถี่ตรงกลาง | ความกว้างของชีพจร | ช่วงความลึก | ความลึกอ้างอิง | แอปพลิเคชันเสาอากาศ |
เสา อากาศแบบคั พชั่น | 2500MHz | 0.4ns | 0.1 ~ 0.3m | 0.2m | โครงสร้างอาคารชั้นทางเท้าวิศวกรรมสะพาน |
1600MHz | 0.6ns | 0.2 ~ 0.5m | 0.4m | โครงสร้างอาคารชั้นทางเท้าการตรวจสอบข้อบกพร่องของสะพาน | |
900MHz | 1.1ns | 0.5 ~ 1.5m | 0.7m | การตรวจสอบคุณภาพของอุโมงค์/การวางการตรวจสอบโรคบนท้องถนน | |
400MHz | 2.5ns | 1 ~ 4m | 2.5m | การตรวจสอบคุณภาพของอุโมงค์/การวางการตรวจจับโรคบนท้องถนนการตรวจหายูทิลิตี้การอนุรักษ์น้ำและการตรวจจับวิศวกรรมไฟฟ้าพลังน้ำ | |
200MHz | 5NS | 1 ~ 6m | 4m | การตรวจหาโรคบนท้องถนนการตรวจสอบคุณภาพการตรวจจับยูทิลิตี้การอนุรักษ์น้ำและวิศวกรรมไฟฟ้าพลังน้ำการสำรวจทางธรณีวิทยา | |
100MHz | 10ns | 1 ~ 30m | 15m | การคาดการณ์ล่วงหน้าสำหรับการสำรวจธรณีวิทยาอุโมงค์การสำรวจแร่การอนุรักษ์น้ำและการตรวจจับวิศวกรรมไฟฟ้าพลังน้ำ | |
เสาอากาศ ที่ไม่ได้รับการป้องกันพื้นดิน | 35MHz | 2.9ns | 1 ~ 40m | 30m | การสำรวจธรณีวิทยาการสำรวจแร่การวิจัยแหล่งน้ำการวิจัยดินแช่แข็งและการสำรวจความหนาของน้ำแข็ง/หิมะ |
อากาศ - เสาอากาศฮอร์น | 2000MHz | 0.5ns | 0.1 ~ 0.5m | 0.3m | การตรวจจับความหนาของชั้นทางเท้าที่ความเร็วทางหลวง |
1500MHz | 0.7ns | 0.2 ~ 0.7m | 0.5m | การตรวจจับความหนาของชั้นทางเท้าและการตรวจจับความหนาของชั้นที่มีความเสถียรที่ความเร็วทางหลวง | |
หมายเหตุสำคัญ: ความลึกที่เจาะทะลุของเสาอากาศมีความสัมพันธ์อย่างแน่นหนากับค่าการนำไฟฟ้าของตัวกลางยิ่งการนำไฟฟ้าที่สูงขึ้นความลึกของเสาอากาศที่ตื้นขึ้น ความลึกการเจาะจะลดลงอย่างรวดเร็วในดินเปียก ความลึกที่เจาะทะลุข้างต้นอยู่ภายใต้เงื่อนไขที่แน่นอนของค่าทางทฤษฎี; | |||||
คอนโทรลเลอร์ GPR | D ual Channel Controller (สูงสุดถึง 8 ช่อง) |
ช่องทำงาน | 2 ช่อง (ติดตั้งด้วยแล็ปท็อป) |
ADC บิต | 16 บิต |
ความเร็วในการสแกนสูงสุด | 512 การสแกน/s (หมายเลขสุ่มตัวอย่างคือ 512) |
หมายเลขจุดสุ่มตัวอย่าง | 256, 512, 1024, 2048, 4096, 8192 |
ความถี่ส่งสัญญาณสูงสุด | 800khz |
การรวบรวมโหมด | โหมดเวลาโหมดระยะทางและโหมดการวัดจุด |
ช่วงเวลาหน้าต่าง | 1 ~ 8000NS |
รับช่วง | -10db ~ 160dB |
ฟังก์ชั่นการประมวลผลแบบเรียลไทม์ | การแก้ไขค่าเบี่ยงเบนศูนย์การกรอง FIR การกรอง IIR การกำจัดพื้นหลังโดยเฉลี่ยระหว่างวิธีการวางข้อมูล |
ชนิดเสาอากาศ | ความถี่ตรงกลาง | ความกว้างของชีพจร | ช่วงความลึก | ความลึกอ้างอิง | แอปพลิเคชันเสาอากาศ |
เสา อากาศแบบคั พชั่น | 2500MHz | 0.4ns | 0.1 ~ 0.3m | 0.2m | โครงสร้างอาคารชั้นทางเท้าวิศวกรรมสะพาน |
1600MHz | 0.6ns | 0.2 ~ 0.5m | 0.4m | โครงสร้างอาคารชั้นทางเท้าการตรวจสอบข้อบกพร่องของสะพาน | |
900MHz | 1.1ns | 0.5 ~ 1.5m | 0.7m | การตรวจสอบคุณภาพของอุโมงค์/การวางการตรวจสอบโรคบนท้องถนน | |
400MHz | 2.5ns | 1 ~ 4m | 2.5m | การตรวจสอบคุณภาพของอุโมงค์/การวางการตรวจจับโรคบนท้องถนนการตรวจหายูทิลิตี้การอนุรักษ์น้ำและการตรวจจับวิศวกรรมไฟฟ้าพลังน้ำ | |
200MHz | 5NS | 1 ~ 6m | 4m | การตรวจหาโรคบนท้องถนนการตรวจสอบคุณภาพการตรวจจับยูทิลิตี้การอนุรักษ์น้ำและวิศวกรรมไฟฟ้าพลังน้ำการสำรวจทางธรณีวิทยา | |
100MHz | 10ns | 1 ~ 30m | 15m | การคาดการณ์ล่วงหน้าสำหรับการสำรวจธรณีวิทยาอุโมงค์การสำรวจแร่การอนุรักษ์น้ำและการตรวจจับวิศวกรรมไฟฟ้าพลังน้ำ | |
เสาอากาศ ที่ไม่ได้รับการป้องกันพื้นดิน | 35MHz | 2.9ns | 1 ~ 40m | 30m | การสำรวจธรณีวิทยาการสำรวจแร่การวิจัยแหล่งน้ำการวิจัยดินแช่แข็งและการสำรวจความหนาของน้ำแข็ง/หิมะ |
อากาศ - เสาอากาศฮอร์น | 2000MHz | 0.5ns | 0.1 ~ 0.5m | 0.3m | การตรวจจับความหนาของชั้นทางเท้าที่ความเร็วทางหลวง |
1500MHz | 0.7ns | 0.2 ~ 0.7m | 0.5m | การตรวจจับความหนาของชั้นทางเท้าและการตรวจจับความหนาของชั้นที่มีความเสถียรที่ความเร็วทางหลวง | |
หมายเหตุสำคัญ: ความลึกที่เจาะทะลุของเสาอากาศมีความสัมพันธ์อย่างแน่นหนากับค่าการนำไฟฟ้าของตัวกลางยิ่งการนำไฟฟ้าที่สูงขึ้นความลึกของเสาอากาศที่ตื้นขึ้น ความลึกการเจาะจะลดลงอย่างรวดเร็วในดินเปียก ความลึกที่เจาะทะลุข้างต้นอยู่ภายใต้เงื่อนไขที่แน่นอนของค่าทางทฤษฎี; | |||||
