เครื่องทดสอบการทดสอบสากลของระบบไฮดรอลิกเซอร์โว

ชุดผลิตภัณฑ์นี้ส่วนใหญ่จะใช้สำหรับโลหะ แรงดึงของวัสดุอโลหะ การบีบอัด การดัด แรงเฉือน และคุณสมบัติทางกลอื่น ๆ
ใช้การควบคุมเซอร์โวและทำการทดสอบเต็มรูปแบบโดยอัตโนมัติ

รุ่น：
ซีรี่ส์ TBTUTM-CSI
ยี่ห้อ：
TBTSCIETECH

TBTUTM-100CSI：	100KN
TBTUTM-300CSI：	300KN
TBTUTM-600CSI：	600KN
TBTUTM-1000CSI：	1,000KN
สถานะห้องว่าง:



สอบถาม

ชุดผลิตภัณฑ์นี้ส่วนใหญ่จะใช้สำหรับโลหะ แรงดึงของวัสดุอโลหะ การบีบอัด การดัด แรงเฉือน และคุณสมบัติทางกลอื่น ๆ.

เครื่องจักรที่ประกอบด้วย สี่คอลัมน์ สอง สกรู คันโครงสร้างกรอบพื้นที่คู่ระยะห่างของความตึงเครียดและการบีบอัดปรับด้วยไฟฟ้าการยึดจับยึดทางอัตโนมัติแบบไฮดรอลิกการจับยึดที่เชื่อถือได้และสะดวกมีอุปกรณ์บัฟเฟอร์สปริงคอยล์สปริงในตัวซึ่งสามารถกำจัดช่องว่างการส่งผ่านระหว่างสกรูและน็อตได้อย่างมีประสิทธิภาพ และมีบทบาทที่ดีในการดึงบัฟเฟอร์ตัวอย่างออก ด้านบนของการกำหนดค่าแพลตฟอร์มและรั้วความเหนียวสูง ช่องว่างระหว่างการทดสอบและการก่อตัวของการแยกผู้ปฏิบัติงาน สามารถรับประกันความปลอดภัยของผู้ปฏิบัติงานได้อย่างมีประสิทธิภาพ

เครื่องจักรใช้พีซีอุตสาหกรรมซึ่งสะดวกและใช้งานง่าย ซอฟต์แวร์ ด้วยวิธีการควบคุมที่หลากหลาย โหลด, การกระจัด, ความเค้น, ความเครียด, การยืดตัว ฯลฯ ทดสอบข้อมูลโดยใช้การจัดการฐานข้อมูลมาตรฐาน, เปิดใช้งานข้อมูลการทดสอบและการวิเคราะห์เส้นโค้ง จากนั้นแก้ไขการขยายและข้อมูลในพื้นที่สามารถกำหนดคุณสมบัติทางกลของวัสดุได้โดยอัตโนมัติ คุณสามารถพิมพ์รายงานการทดสอบและเส้นโค้งที่สมบูรณ์ได้.

ก. TBTUTM-CSI ซีรีส์ใช้ไดรฟ์แหล่งพลังงานไฮดรอลิก เทคโนโลยีการควบคุมเซอร์โวไฮดรอลิกไฟฟ้า การรับและประมวลผลข้อมูลคอมพิวเตอร์ อุปกรณ์ทดสอบวัสดุที่มีความแม่นยำสูง

สามารถควบคุมวงปิดและการทดสอบอัตโนมัติได้

บี. ประกอบด้วยหน่วยหลัก แหล่งน้ำมัน (แหล่งพลังงานไฮดรอลิก) ระบบการวัดและควบคุม สี่ส่วน แรงทดสอบสูงสุด 1,000kN ระดับความแม่นยำของเครื่องทดสอบดีกว่า 1 ระดับ

C. แรงทดสอบสูงสุด 100kN / 300kN / 600kN / 1,000kN ระดับความแม่นยำดีกว่า 1 ระดับ

D. สามารถตอบสนองความต้องการแห่งชาติของการทดสอบแรงดึงของโลหะในข้อกำหนดการทดสอบมาตรฐาน แต่ยังเป็นไปตามมาตรฐานอื่น ๆ สำหรับวัสดุหรือผลิตภัณฑ์ที่แตกต่างกันของแรงดึง การบีบอัด การดัด การตัด ฯลฯ

ผลลัพธ์ได้แก่: ความต้านทานแรงดึง ความแข็งแรงของผลผลิต และประสิทธิภาพอื่นๆ

E. เป็นโครงสร้างแบบ 6 คอลัมน์ โครงสร้างช่องคู่ การยืดช่องว่างระหว่างคานบนและคานล่าง พื้นที่อัดระหว่างคานล่างกับม้านั่งทดสอบ พื้นที่ทดสอบผ่านเฟือง และลีดสกรูหมุนคานล่างเพื่อเลื่อนขึ้น และลงเพื่อปรับอัตโนมัติ คานด้านบนและด้านล่างมีขากรรไกรหนีบควบคุมด้วยระบบไฮดรอลิก รุ่นมาตรฐานมาพร้อมกับปากจับรูปตัว V และปากแบนสำหรับการทดสอบแรงดึงของชิ้นงานทรงกระบอกและชิ้นงานแบน ปลายล่างของคานขวางมาตรฐานติดตั้งบนแผ่นดัน ม้านั่งทดสอบที่มีโครงสร้างทรงกลมพร้อมแผ่นดันสามารถทำการทดสอบแรงอัดได้

F. ได้รับการออกแบบมาเพื่อขยายความเป็นไปได้ในการติดตั้งอุปกรณ์เพิ่มเติมเพื่อให้การทดสอบเพิ่มเติมสำเร็จ

เช่น: สามารถใช้ฟิกซ์เจอร์ติดตั้งโบลต์เพื่อทำการยืดโบลต์,

ด้วยฟิกซ์เจอร์ดัดงอสามารถทำการทดสอบการดัดงอแบบแท่งกลมหรือแบบแผ่นได้

พร้อมกับอุปกรณ์ตัดสามารถทำการทดสอบแรงเฉือนของแท่งกลม,

ในพื้นที่การบีบอัดที่มีการดัดงอ แรงเฉือน การแยก และโมดูลัสยืดหยุ่น สามารถทำการทดสอบคอนกรีตและบล็อกซีเมนต์ได้

	ทีบีทีทีเอ็ม-100CSI	TBTUTM-300CSI
ความจุ：	100KN	300KN
ระดับความแม่นยำ:	ชั้นประถมศึกษาปีที่ 1	ชั้นประถมศึกษาปีที่ 1
ข้อผิดพลาดสัมพัทธ์:	±1%	±1%
ช่วงการวัดที่มีประสิทธิภาพ：	1%-100%เอฟเอส(การวัดเต็มรูปแบบ)	1%-100%เอฟเอส(การวัดเต็มรูปแบบ)
ช่วงการวัดการเสียรูป	1%-100%เอฟเอส	1%-100%เอฟเอส
การเสียรูปบ่งบอกถึงข้อผิดพลาดที่เกี่ยวข้อง	±1%	±1%
ข้อผิดพลาดสัมพัทธ์ของการแทนที่	±1%	±1%
ความละเอียดในการวัดการกระจัด	0.001มม	0.001มม
ข้อผิดพลาดสัมพัทธ์ของอัตราความเครียด	±2%	±2%
ข้อผิดพลาดสัมพัทธ์ของการควบคุมอัตราการกระจัด	±1%	±1%
ช่วงการปรับการควบคุมอัตราความเครียด	0.00025/วินาที-0.0025/วินาที	0.00025/วินาที-0.0025/วินาที
ข้อผิดพลาดสัมพัทธ์ในการควบคุมอัตราความเครียด	±2%	±2%
ความเครียด, การเสียรูป & ช่วงการควบคุมการกระจัด	0.3%-100%F·S	0.3%-100%F·S
ความเครียดการเสียรูป & ข้อผิดพลาดสัมพัทธ์ของการกระจัด	≦1%	≦1%
ความเร็วในการยกลำแสงกลาง	320 มม./นาที	320 มม./นาที
ระยะห่างระหว่างแท่นวางบนและล่าง	500มม	600 มม
ระยะแรงดึง	สูงสุด 600 มม	สูงสุด 700 มม
ระยะห่างที่มีประสิทธิภาพระหว่างสองคอลัมน์	380มม	380มม
จังหวะลูกสูบ	200มม	200 มม
โหลดลูกสูบสูงสุด ความเร็ว	100มม./นาที	120 มม./นาที
เส้นผ่านศูนย์กลางของชิ้นงานทรงกลม	Φ6 มม. -Φ22มม	Φ10 มม. -Φ32มม
เส้นผ่านศูนย์กลางของชิ้นงานแบน	0 มม. -15มม	0 มม. -20มม
ระยะห่างสูงสุดระหว่างการทดสอบการดัดงอ	300มม	300 มม
แหล่งจ่ายไฟ	380VAC/220VAC	380VAC/220VAC

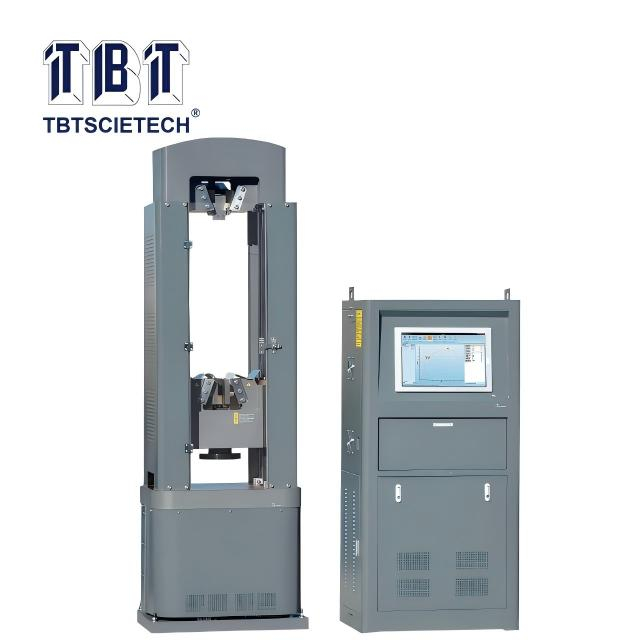

	TBTUTM-600CSI	TBTUTM-1000CSI
ความจุ：	600KN	1,000KN
ระดับความแม่นยำ:	ชั้นประถมศึกษาปีที่ 1	ชั้นประถมศึกษาปีที่ 1
ข้อผิดพลาดสัมพัทธ์:	±1%	±1%
ช่วงการวัดที่มีประสิทธิภาพ：	1%-100%เอฟเอส(การวัดเต็มรูปแบบ)	1%-100%เอฟเอส(การวัดเต็มรูปแบบ)
ช่วงการวัดการเสียรูป	1%-100%เอฟเอส	1%-100%เอฟเอส
การเสียรูปบ่งบอกถึงข้อผิดพลาดที่เกี่ยวข้อง	±1%	±1%
ข้อผิดพลาดสัมพัทธ์ของการแทนที่	±1%	±1%
ความละเอียดในการวัดการกระจัด	0.001มม	0.001มม
ข้อผิดพลาดสัมพัทธ์ของอัตราความเครียด	±2%	±2%
ข้อผิดพลาดสัมพัทธ์ของการควบคุมอัตราการกระจัด	±1%	±1%
ช่วงการปรับการควบคุมอัตราความเครียด	0.00025/วินาที-0.0025/วินาที	0.00025/วินาที-0.0025/วินาที
ข้อผิดพลาดสัมพัทธ์ในการควบคุมอัตราความเครียด	±2%	±2%
ความเครียด, การเสียรูป & ช่วงการควบคุมการกระจัด	0.3%-100%F·S	0.3%-100%F·S
ความเครียดการเสียรูป & ข้อผิดพลาดสัมพัทธ์ของการกระจัด	≦1%	≦1%
ความเร็วในการยกลำแสงกลาง	320 มม./นาที	320 มม./นาที
ระยะห่างระหว่างแท่นวางบนและล่าง	600มม	600 มม
ระยะแรงดึง	สูงสุด 700 มม	สูงสุด 700 มม
ระยะห่างที่มีประสิทธิภาพระหว่างสองคอลัมน์	375มม	455มม
จังหวะลูกสูบ	200มม	200 มม
โหลดลูกสูบสูงสุด ความเร็ว	120 มม./นาที	100 มม./นาที
เส้นผ่านศูนย์กลางของชิ้นงานกลม	Φ13 มม. -Φ40 มม	Φ14 มม. -Φ45 มม
เส้นผ่านศูนย์กลางของชิ้นงานแบน	0 มม. -20 มม	0 มม. -40 มม
ระยะห่างสูงสุดระหว่างการทดสอบการดัดงอ	300มม	300 มม
แหล่งจ่ายไฟ	380VAC/220VAC	380VAC/220VAC
