ซีรี่ส์ TBTUTM-C
TBTSCIETECH
| TBTUTM-100C： | |
|---|---|
| TBTUTM-300C： | |
| TBTUTM-600C： | |
| TBTUTM-1000C： | |
| สถานะห้องว่าง: | |

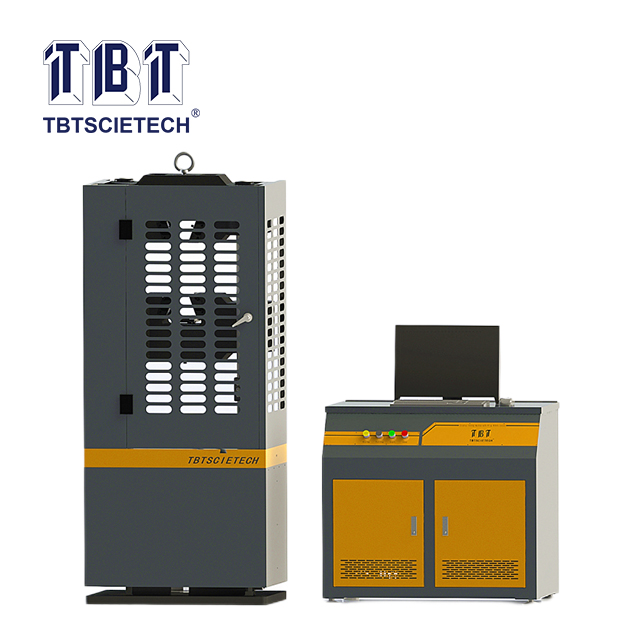

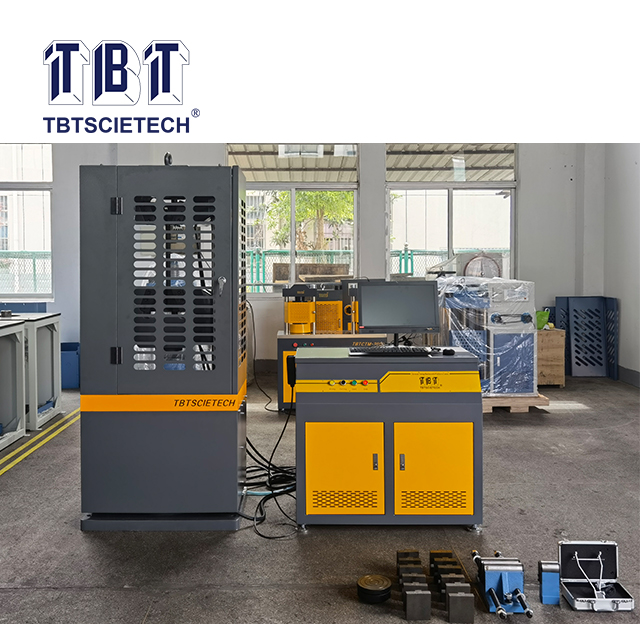

เครื่องทดสอบได้รับการออกแบบมาเป็นหลักสำหรับการทดสอบแรงดึง การทดสอบแรงอัด และ การทดสอบการดัดงอของโลหะ รวมถึงการทดสอบแรงอัดที่ไม่ใช่โลหะ เช่น คอนกรีตและหิน หากมีการจัดหาจิ๊กที่เหมาะสม ก็สามารถนำไปใช้สำหรับการทดสอบต่างๆ ในห้องปฏิบัติการของโรงงาน โรงงาน วิทยาลัย และหน่วยวิจัยที่เกี่ยวข้องได้

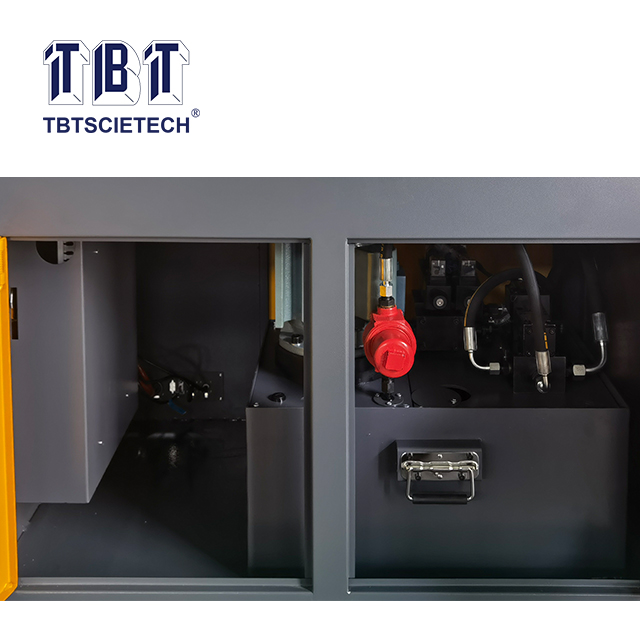

โดดเด่นด้วยการโหลดแบบไฮดรอลิก การวัดแรงทางอิเล็กทรอนิกส์ โหลด กระบวนการทดสอบที่มีเส้นโค้งสามารถแสดงบนหน้าจอคอมพิวเตอร์ และสามารถบันทึกและพิมพ์ข้อมูลได้ เป็นการป้องกันการโอเวอร์โหลด ถังน้ำมัน ติดตั้งที่ด้านล่างของโครงหลักซึ่งเหมาะสำหรับการทดสอบแรงอัดและจะมีภาคผนวกทั้งหมดสำหรับการทดสอบทางเทคโนโลยีของโลหะ
เครื่องทดสอบได้รับการออกแบบมาเป็นหลักสำหรับการทดสอบแรงดึง การทดสอบแรงอัด และ การทดสอบการดัดงอของโลหะ รวมถึงการทดสอบแรงอัดที่ไม่ใช่โลหะ เช่น คอนกรีตและหิน หากมีการจัดหาจิ๊กที่เหมาะสม ก็สามารถนำไปใช้สำหรับการทดสอบต่างๆ ในห้องปฏิบัติการของโรงงาน โรงงาน วิทยาลัย และหน่วยวิจัยที่เกี่ยวข้องได้
โดดเด่นด้วยการโหลดแบบไฮดรอลิก การวัดแรงทางอิเล็กทรอนิกส์ โหลด กระบวนการทดสอบที่มีเส้นโค้งสามารถแสดงบนหน้าจอคอมพิวเตอร์ และสามารถบันทึกและพิมพ์ข้อมูลได้ เป็นการป้องกันการโอเวอร์โหลด ถังน้ำมัน ติดตั้งที่ด้านล่างของโครงหลักซึ่งเหมาะสำหรับการทดสอบแรงอัดและจะมีภาคผนวกทั้งหมดสำหรับการทดสอบทางเทคโนโลยีของโลหะ
1. ด้วยการควบคุมอัตโนมัติเต็มรูปแบบซึ่งทำให้การทดสอบง่ายขึ้น
2. ตัวควบคุมเซอร์โวพร้อมซอฟต์แวร์สามารถแสดงเส้นโค้งประเภทต่างๆ เช่น เวลา แรง การกระจัด การยืดตัว ฯลฯ
1. ด้วยการควบคุมอัตโนมัติเต็มรูปแบบซึ่งทำให้การทดสอบง่ายขึ้น
2. ตัวควบคุมเซอร์โวพร้อมซอฟต์แวร์สามารถแสดงเส้นโค้งประเภทต่างๆ เช่น เวลา แรง การกระจัด การยืดตัว ฯลฯ
แบบอย่าง | TBTUTM-100C | TBTUTM-300C | TBTUTM-600C | TBTUTM-1000C |
สูงสุด ความจุ(เอ็น) | 100 | 300 | 600 | 1000 |
พิสัย | 2%-100%เอฟเอส(เต็มรูปแบบโดยไม่มีเกียร์） | |||
ความแม่นยำในการอ่าน | ระดับ 1（ระดับ 0.5） | |||
ข้อผิดพลาด | ±1% （±0.5% ） | |||
ปณิธาน (เอฟเอส) | 1/200000F.S.(1/300000 FS) | |||
หมายเลขคอลัมน์ | 4 | 4 | 4 | 6 |
ความกว้างระหว่างสองคอลัมน์ | 345 | 430 | 515 | 510 |
พื้นที่รับแรงดึงสูงสุด（มม.) | 500 | 600 | 600 | 600 |
พื้นที่การบีบอัดสูงสุด (มม) | 500 | 600 | 600 | 600 |
การทดสอบการดัดงอ ระยะห่างระหว่างจุดสองจุด (มม.) | 100-270 | 100-350 | 100-400 | 100-400 |
เส้นผ่านศูนย์กลางแคลมป์ชิ้นงานกลม (มม.) | Ø6-Ø22 | Ø10-Ø32 | Ø13-Ø40 | Ø20-Ø40 |
ความหนาของแคลมป์ชิ้นงานแบน (มม.) | 0-15 | 0-15 | 0-15 | 0-40 |
จังหวะ (มม.) | 150 | 200 | ||
ลูกสูบเพิ่มความเร็วสูงสุด(มม./นาที） | 100 | 80 | ||
ความเร็วที่เพิ่มขึ้นของลำแสง (มม./นาที) | 310 | 250 | 250 | 310 |
ข้อผิดพลาดสัมพัทธ์ในการอ่านการกระจัด | ±1% （±0.5% ） | |||
ข้อผิดพลาดในการอ่านค่าการเสียรูป | ±1% （±0.5% ） | |||
ความจุมอเตอร์ (กิโลวัตต์) | 2 | 2.5 | ||
มิติยูนิตหลัก (มม.) | 665×490×1600 | 740×460×1900 | 850×560×2000 | 960×620×2100 |
มิติตู้แหล่งน้ำมัน (มม.) | 1,000×600×910 | |||
น้ำหนักสุทธิของยูนิตหลัก (กก.) | 600 | 1200 | 1750 | 2200 |
1. อุณหภูมิในการทำงาน: 10 ~ 35C
2. Rความชื้นสัมพัทธ์: น้อยกว่า 80%
3. Pแหล่งจ่ายไฟฟ้า: 220VAC หรือ 380VAC
4. Mควรวางเครื่องไว้ในที่สะอาด ห่างจากการสั่นสะเทือน การกัดกร่อน และสนามแม่เหล็ก
แบบอย่าง | TBTUTM-100C | TBTUTM-300C | TBTUTM-600C | TBTUTM-1000C |
สูงสุด ความจุ(เอ็น) | 100 | 300 | 600 | 1000 |
พิสัย | 2%-100%เอฟเอส(เต็มรูปแบบโดยไม่มีเกียร์） | |||
ความแม่นยำในการอ่าน | ระดับ 1（ระดับ 0.5） | |||
ข้อผิดพลาด | ±1% （±0.5% ） | |||
ปณิธาน (เอฟเอส) | 1/200000F.S.(1/300000 FS) | |||
หมายเลขคอลัมน์ | 4 | 4 | 4 | 6 |
ความกว้างระหว่างสองคอลัมน์ | 345 | 430 | 515 | 510 |
พื้นที่รับแรงดึงสูงสุด（มม.) | 500 | 600 | 600 | 600 |
พื้นที่การบีบอัดสูงสุด (มม) | 500 | 600 | 600 | 600 |
การทดสอบการดัดงอ ระยะห่างระหว่างจุดสองจุด (มม.) | 100-270 | 100-350 | 100-400 | 100-400 |
เส้นผ่านศูนย์กลางแคลมป์ชิ้นงานกลม (มม.) | Ø6-Ø22 | Ø10-Ø32 | Ø13-Ø40 | Ø20-Ø40 |
ความหนาของแคลมป์ชิ้นงานแบน (มม.) | 0-15 | 0-15 | 0-15 | 0-40 |
จังหวะ (มม.) | 150 | 200 | ||
ลูกสูบเพิ่มความเร็วสูงสุด(มม./นาที） | 100 | 80 | ||
ความเร็วที่เพิ่มขึ้นของลำแสง (มม./นาที) | 310 | 250 | 250 | 310 |
ข้อผิดพลาดสัมพัทธ์ในการอ่านการกระจัด | ±1% （±0.5% ） | |||
ข้อผิดพลาดในการอ่านค่าการเสียรูป | ±1% （±0.5% ） | |||
ความจุมอเตอร์ (กิโลวัตต์) | 2 | 2.5 | ||
มิติยูนิตหลัก (มม.) | 665×490×1600 | 740×460×1900 | 850×560×2000 | 960×620×2100 |
มิติตู้แหล่งน้ำมัน (มม.) | 1,000×600×910 | |||
น้ำหนักสุทธิของยูนิตหลัก (กก.) | 600 | 1200 | 1750 | 2200 |
1. อุณหภูมิในการทำงาน: 10 ~ 35C
2. Rความชื้นสัมพัทธ์: น้อยกว่า 80%
3. Pแหล่งจ่ายไฟฟ้า: 220VAC หรือ 380VAC
4. Mควรวางเครื่องไว้ในที่สะอาด ห่างจากการสั่นสะเทือน การกัดกร่อน และสนามแม่เหล็ก
