TBTUTM-1000CT
TBTSCIETECH
| TBTUTM-1000CT： | |
|---|---|
| TBTUTM-1000CSI： | |
| ： | |
| สถานะห้องว่าง: | |

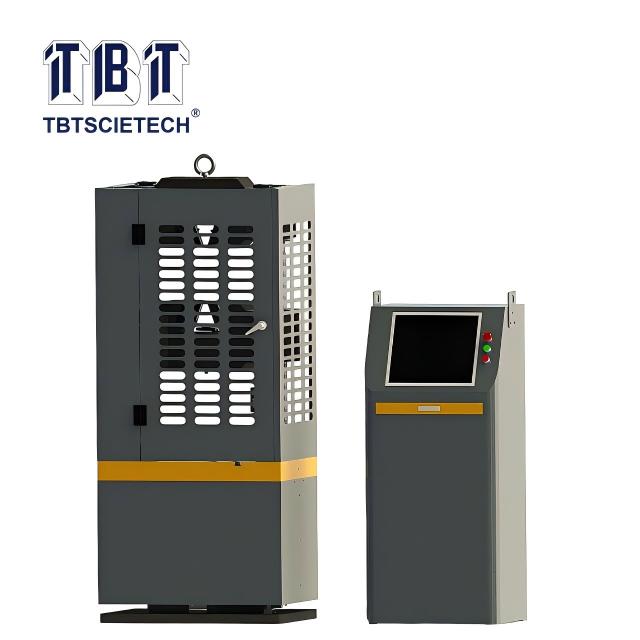

เครื่องทดสอบได้รับการออกแบบมาเป็นหลักสำหรับการทดสอบแรงดึง การทดสอบแรงอัด และ การทดสอบการดัดงอของโลหะ รวมถึงการทดสอบแรงอัดที่ไม่ใช่โลหะ เช่น คอนกรีตและหิน หากมีการจัดหาจิ๊กที่เหมาะสม ก็สามารถนำไปใช้สำหรับการทดสอบต่างๆ ในห้องปฏิบัติการของโรงงาน โรงงาน วิทยาลัย และหน่วยวิจัยที่เกี่ยวข้องได้
โดดเด่นด้วยการโหลดแบบไฮดรอลิก การวัดแรงทางอิเล็กทรอนิกส์ โหลด กระบวนการทดสอบด้วยเส้นโค้งสามารถแสดงบนหน้าจอคอมพิวเตอร์ และสามารถบันทึกและพิมพ์ข้อมูลได้ เป็นการป้องกันการโอเวอร์โหลด ถังน้ำมัน ติดตั้งที่ด้านล่างของโครงหลักซึ่งเหมาะสำหรับการทดสอบแรงอัดและจะมีภาคผนวกทั้งหมดสำหรับการทดสอบทางเทคโนโลยีของโลหะ
เครื่องทดสอบได้รับการออกแบบมาเป็นหลักสำหรับการทดสอบแรงดึง การทดสอบแรงอัด และ การทดสอบการดัดงอของโลหะ รวมถึงการทดสอบแรงอัดที่ไม่ใช่โลหะ เช่น คอนกรีตและหิน หากมีการจัดหาจิ๊กที่เหมาะสม ก็สามารถนำไปใช้สำหรับการทดสอบต่างๆ ในห้องปฏิบัติการของโรงงาน โรงงาน วิทยาลัย และหน่วยวิจัยที่เกี่ยวข้องได้
โดดเด่นด้วยการโหลดแบบไฮดรอลิก การวัดแรงทางอิเล็กทรอนิกส์ โหลด กระบวนการทดสอบด้วยเส้นโค้งสามารถแสดงบนหน้าจอคอมพิวเตอร์ และสามารถบันทึกและพิมพ์ข้อมูลได้ เป็นการป้องกันการโอเวอร์โหลด ถังน้ำมัน ติดตั้งที่ด้านล่างของโครงหลักซึ่งเหมาะสำหรับการทดสอบแรงอัดและจะมีภาคผนวกทั้งหมดสำหรับการทดสอบทางเทคโนโลยีของโลหะ
ก. โหลดทั้งหมดโดยไม่ต้องแบ่งเกียร์ ประสิทธิภาพเหนือกว่า
B. ใช้ชิป ARM ความเร็วสูง Cotex_M3 32 บิตเป็นชิปควบคุมหลักด้วยความเร็วในการประมวลผลสูงและความสามารถในการประมวลผลข้อมูลในระยะสั้น การทำงาน ถึงเวลาที่จะเสร็จสมบูรณ์ การเก็บข้อมูล, การคำนวณ PID, การสื่อสารอีเธอร์เน็ตไปยังการควบคุมเอาต์พุตของกระบวนการควบคุมทั้งหมด เพื่อให้ได้การควบคุมวงปิดที่แม่นยำของเครื่องทดสอบ
C. ระบบไฮดรอลิกพร้อมส่วนประกอบไฮดรอลิกคุณภาพสูงเพื่อให้มั่นใจว่าระบบในระยะยาวมีการทำงานที่มั่นคง
D. ด้วยการโอเวอร์โหลด ขีดจำกัด และคุณสมบัติการป้องกันอื่น ๆ ปลอดภัยและเชื่อถือได้
E. ใช้วาล์วเซอร์โวดิจิตอลที่ปลอดภัยและเชื่อถือได้ ป้องกันมลพิษ มีความแม่นยำสูง
F. ขึ้นและลงลำแสงเพื่อสร้างพื้นที่รับแรงดึง คานล่างและม้านั่งทดสอบเพื่อสร้างพื้นที่อัด เพื่ออำนวยความสะดวกในการทดสอบที่หลากหลาย
ก. โหลดทั้งหมดโดยไม่ต้องแบ่งเกียร์ ประสิทธิภาพเหนือกว่า
B. ใช้ชิป ARM ความเร็วสูง Cotex_M3 32 บิตเป็นชิปควบคุมหลักด้วยความเร็วในการประมวลผลสูงและความสามารถในการประมวลผลข้อมูลในระยะสั้น การทำงาน ถึงเวลาที่จะเสร็จสมบูรณ์ การเก็บข้อมูล, การคำนวณ PID, การสื่อสารอีเธอร์เน็ตไปยังการควบคุมเอาต์พุตของกระบวนการควบคุมทั้งหมด เพื่อให้ได้การควบคุมวงปิดที่แม่นยำของเครื่องทดสอบ
C. ระบบไฮดรอลิกพร้อมส่วนประกอบไฮดรอลิกคุณภาพสูงเพื่อให้มั่นใจว่าระบบในระยะยาวมีการทำงานที่มั่นคง
D. ด้วยการโอเวอร์โหลด ขีดจำกัด และคุณสมบัติการป้องกันอื่น ๆ ปลอดภัยและเชื่อถือได้
E. ใช้วาล์วเซอร์โวดิจิตอลที่ปลอดภัยและเชื่อถือได้ ป้องกันมลพิษ มีความแม่นยำสูง
F. ขึ้นและลงลำแสงเพื่อสร้างพื้นที่รับแรงดึง คานล่างและม้านั่งทดสอบเพื่อสร้างพื้นที่อัด เพื่ออำนวยความสะดวกในการทดสอบที่หลากหลาย
| แบบอย่าง | TBTUTM-100CT | TBTUTM-300CT | TBTUTM-600CT | TBTUTM-1000CT |
| สูงสุด ความจุ(KN) | 100 | 300 | 600 | 1000 |
| พิสัย | 2%-100%FS(เต็มช่วง ไม่มีเกียร์) | |||
| ความแม่นยำในการอ่าน | ชั้นประถมศึกษาปีที่ 1(ตัวเลือก เกรด 0.5) | |||
| ข้อผิดพลาด | ±1% (±0.5%) | |||
| หมายเลขคอลัมน์ | 4 | 4 | 4 | 6 |
| ความกว้างระหว่างสองคอลัมน์ | 345 | 430 | 515 | 510 |
| พื้นที่รับแรงดึงสูงสุด (มม.) | 500 | 600 | 600 | 600 |
| พื้นที่การบีบอัดสูงสุด (มม.) | 500 | 600 | 600 | 600 |
| การทดสอบการดัดงอ ระยะห่างระหว่างจุดสองจุด (มม.) | 100-270 | 100-350 | 100-400 | 100-400 |
| เส้นผ่านศูนย์กลางแคลมป์ชิ้นงานกลม (มม.) | Ø6-Ø22 | Ø10-Ø32 | Ø13-Ø40 | Ø14-32,Ø32-45 |
| ความหนาของแคลมป์ชิ้นงานแบน (มม.) | 0-15 | 0-15 | 0-15 | 0-40 |
| จังหวะ (มม.) | 150 | 200 | ||
| ลูกสูบเพิ่มความเร็วสูงสุด (มม./นาที) | 100 | 80 | ||
| ความเร็วที่เพิ่มขึ้นของลำแสง (มม./นาที) | 310 | 250 | 250 | 310 |
| ข้อผิดพลาดสัมพัทธ์ในการอ่านการกระจัด | ±1% (±0.5%) | |||
| ข้อผิดพลาดในการอ่านค่าการเสียรูป | ±1% (±0.5%) | |||
| ความจุมอเตอร์ (KW) | 2 | 2.5 | ||
| ขนาดยูนิตหลัก (มม.) | 665×490×1600 | 740×460×1900 | 850×560×2000 | 960×620×2100 |
| น้ำหนักสุทธิของยูนิตหลัก (กก.) | 600 | 1200 | 1750 | 2200 |
| แบบอย่าง | TBTUTM-100CT | TBTUTM-300CT | TBTUTM-600CT | TBTUTM-1000CT |
| สูงสุด ความจุ(KN) | 100 | 300 | 600 | 1000 |
| พิสัย | 2%-100%FS(เต็มช่วง ไม่มีเกียร์) | |||
| ความแม่นยำในการอ่าน | ชั้นประถมศึกษาปีที่ 1(ตัวเลือก เกรด 0.5) | |||
| ข้อผิดพลาด | ±1% (±0.5%) | |||
| หมายเลขคอลัมน์ | 4 | 4 | 4 | 6 |
| ความกว้างระหว่างสองคอลัมน์ | 345 | 430 | 515 | 510 |
| พื้นที่รับแรงดึงสูงสุด (มม.) | 500 | 600 | 600 | 600 |
| พื้นที่การบีบอัดสูงสุด (มม.) | 500 | 600 | 600 | 600 |
| การทดสอบการดัดงอ ระยะห่างระหว่างจุดสองจุด (มม.) | 100-270 | 100-350 | 100-400 | 100-400 |
| เส้นผ่านศูนย์กลางแคลมป์ชิ้นงานกลม (มม.) | Ø6-Ø22 | Ø10-Ø32 | Ø13-Ø40 | Ø14-32,Ø32-45 |
| ความหนาของแคลมป์ชิ้นงานแบน (มม.) | 0-15 | 0-15 | 0-15 | 0-40 |
| จังหวะ (มม.) | 150 | 200 | ||
| ลูกสูบเพิ่มความเร็วสูงสุด (มม./นาที) | 100 | 80 | ||
| ความเร็วที่เพิ่มขึ้นของลำแสง (มม./นาที) | 310 | 250 | 250 | 310 |
| ข้อผิดพลาดสัมพัทธ์ในการอ่านการกระจัด | ±1% (±0.5%) | |||
| ข้อผิดพลาดในการอ่านค่าการเสียรูป | ±1% (±0.5%) | |||
| ความจุมอเตอร์ (KW) | 2 | 2.5 | ||
| ขนาดยูนิตหลัก (มม.) | 665×490×1600 | 740×460×1900 | 850×560×2000 | 960×620×2100 |
| น้ำหนักสุทธิของยูนิตหลัก (กก.) | 600 | 1200 | 1750 | 2200 |
