การทดสอบแบบคงที่และแบบไดนามิกบนระบบการยึดรางรถไฟ

แท่นทดสอบระบบยึดรางช่วยเพิ่มประสิทธิภาพเทคโนโลยีการโหลดเซอร์โวไฮดรอลิกไฟฟ้าที่ควบคุมด้วยคอมพิวเตอร์และเทคโนโลยีการโหลดความล้าแบบพัลซาไทล์แบบไฟฟ้าไฮดรอลิก เป็นการวิจัยล่าสุดและความสำเร็จที่พัฒนาขึ้นโดยมีประสิทธิภาพสูง ความแม่นยำสูง ความน่าเชื่อถือสูง ประสิทธิภาพสูงเป็นพิเศษ นอกจากนี้ยังเป็นอุปกรณ์ทดสอบประสิทธิภาพระบบรางรถไฟที่ประหยัดพลังงานและเป็นมิตรกับสิ่งแวดล้อม
ระบบนี้ใช้เป็นหลักในห้องปฏิบัติการสำหรับการทดสอบความแข็งคงที่ แรงกดโก่งงอ ความต้านทานตามยาวและความล้าของรถไฟความเร็วสูง รถไฟความเร็วธรรมดา และระบบประกอบการยึดรางขนส่งทางรางในเมือง ความแข็งแบบคงที่และไดนามิก และความล้าของการทดสอบแผ่นใต้ราง (เบาะยืดหยุ่น) การทดสอบจุดยึดสกรู และรายการอื่น ๆ

รุ่น：
tbttlkj-1
ยี่ห้อ：
TBTSCIETECH

สถานะห้องว่าง:



สอบถาม

คำอธิบายผลิตภัณฑ์

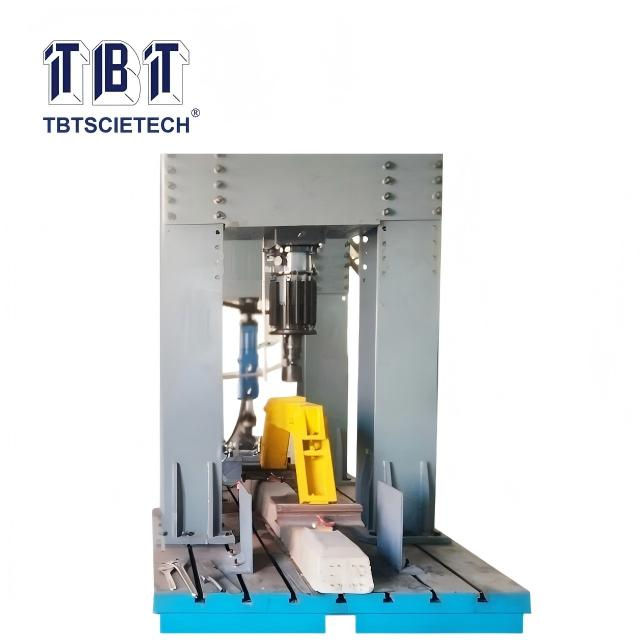

แท่นทดสอบระบบยึดรางรถไฟ นั้น ขึ้นอยู่กับข้อกำหนดทางเทคนิคของระบบยึดรางรถไฟความเร็วสูงและสมรรถนะทางกลของระบบรางยึดรางรถไฟ และเป็นไปตามห้องปฏิบัติการหลักของรัฐเทคโนโลยีรางรถไฟความเร็วสูงแห่งสถาบันวิทยาศาสตร์การรถไฟแห่งประเทศจีน (China Academy of Railway Sciences High-speed Railway Track Technology State Key Laboratory) ศูนย์ ตรวจสอบและรับรองรางรถไฟของจีน ประสบการณ์การใช้งานที่ประสบความสำเร็จของสถาบันทดสอบการขนส่งทางรถไฟระดับชาติ เช่น สถานีตรวจสอบการก่อสร้างทางรถไฟ ได้ปรับการออกแบบผสมผสานของเทคโนโลยีการโหลดเซอร์โวไฮดรอลิกไฟฟ้าที่ควบคุมด้วยไมโครคอมพิวเตอร์และเทคโนโลยีการโหลดความเมื่อยล้าแบบสั่นด้วยไฟฟ้าไฮดรอลิก เป็นการ วิจัยและพัฒนาล่าสุดที่มีประสิทธิภาพสูง ความแม่นยำสูง ความน่าเชื่อถือสูง ประสิทธิภาพสูงเป็นพิเศษ นอกจากนี้ยัง เป็น อุปกรณ์ทดสอบประสิทธิภาพระบบรางรถไฟที่ประหยัดพลังงานและเป็นมิตรกับสิ่งแวดล้อม

ระบบนี้ ใช้เป็นหลักในห้องปฏิบัติการสำหรับ การทดสอบความแข็งแบบแทติก แรงดันการโก่งงอ ความต้านทานตามยาวและความล้าของรถไฟความเร็วสูง รถไฟความเร็วธรรมดา และ ระบบประกอบชิ้น ส่วนยึดราง รถไฟในเมือง ความแข็งแบบคงที่ ไดนามิก และความล้าของการทดสอบแผ่นใต้ราง (เบาะยืดหยุ่น) การทดสอบจุดยึดสกรู และรายการอื่น ๆ

คุณสมบัติ

ส่วนใหญ่ประกอบด้วย:

1 แรงดันไฮดรอลิกและความเมื่อยล้าของการเต้นเป็นจังหวะรวมสถานีไฮดรอลิกโหลด

แท่นทดสอบการหล่อ 1 อัน

โครงสำหรับตั้งสิ่งของโหลดแบบไดนามิกและแบบคงที่ 2 ชุด

1 250kN ตัวกระตุ้นการโหลดความเมื่อยล้าแบบเต้นเป็นจังหวะทิศทางเดียว

ตัวกระตุ้นการโหลดเซอร์โวแบบสองทิศทางแรงดึงและแรงดัน 150kN จำนวน 2 ชุด

ระบบควบคุมภาระความเมื่อยล้าเร้าใจ 1 ชุด

ระบบควบคุมเซอร์โวโหลดคงที่ 1 ชุด

การวัดแรงทดสอบและระบบเก็บข้อมูล 1 ชุด

เซ็นเซอร์วัดการเคลื่อนที่แบบไดนามิกและแบบคงที่ 1 ชุด

เครื่องมือ 1 ชุด (วิธีการวัดการเคลื่อนที่โดยตรง 4 จุด)

ข้อมูลจำเพาะ

ข้อกำหนดหลัก:

1, ระบบโหลดความล้าแบบเร้าใจแบบไฟฟ้าไฮดรอลิก

แรงทดสอบสูงสุดของระบบความล้า	250KN
ทดสอบความแม่นยำของแรง	± 1%
ความผันผวนของแรงทดสอบแบบไดนามิก	≤ 2% เอฟเอส
ความถี่แอมพลิจูดการทำงานแบบไดนามิกสูงสุด	60 มม. / 4 เฮิร์ต
แรงดันใช้งานสูงสุดของระบบ	20เมกะปาสคาล
ช่วง การวัดการกระจัดสูงสุด	150 มม.
ความแม่นยำ ในการวัดการเคลื่อนที่	ความละเอียด ดีกว่า 0.01 มม ความแม่นยำในการทำซ้ำ ± 0.01 ม ม ความแม่นยำในการแสดงผล ± 1%
ช่วงความถี่ในการทำงาน	ปรับต่อเนื่องได้ 2-8Hz แบบไม่มีขั้นบันได
การกระจัดที่เร้าใจสูงสุด	ปรับต่อเนื่องแบบไม่ต่อเนื่อง 800ml/c
การควบคุมความเร็วแกนหลัก	ความเร็ว stepless ความถี่ตัวแปร ความเร็วคงที่แม่นยำ 0.1% อัตราการเปลี่ยนแปลงความเร็ว 0.1% ความแม่นยำในการวัดความเร็ว 1 รอบต่อนาที
การวัดเวลา การทดสอบ	เทคโนโลยีแม่เหล็กไฟฟ้าป้องกันการรบกวน 1 ครั้ง / รอบ; ความจุสูงสุด 108 ปิดเครื่องที่ตั้งไว้ล่วงหน้า จัดเก็บข้อมูลอัตโนมัติ หากไฟดับ
กำลังมอเตอร์หลักของสถานีไฮดรอลิก	22กิโลวัตต์
ช่องทางการ ทดสอบความล้า	5 ช่อง (สามารถทำการทดสอบความล้าพร้อมกันแบบจุดเดียวหรือหลายจุด)

** หมายเหตุ: แอคชูเอเตอร์ 250KN ต้องปรึกษาแยกต่างหาก

2, ระบบโหลดแบบสองทางแบบไฟฟ้าไฮดรอลิกเซอร์โวแบบคงที่

แรงทดสอบสถิตสูงสุด	150kN
ทดสอบความแม่นยำของแรง	± 0.5% (10-100% Fs)
ความละเอียดของแรงทดสอบ	± 200,000 หลา
จังหวะสูงสุด	± 75 มม ความแม่นยำในการแสดงผล: 0.5% FS
ช่วงความเร็วในการโหลด	50-600kN / นาที
โครงสร้างแอคชูเอเตอร์	ลูกสูบหน้าตัดสม่ำเสมอ, ก้านคู่, แรงตึงและแรงอัดสองเท่า, ติดตั้งบานพับสากล;

3, ระบบควบคุมเซอร์โวไฟฟ้าไฮดรอลิก

ความละเอียดของการกระจัด	0.001มม
ช่วงการวัดการกระจัด	± 5 มม. (ระยะชักรวม 10 มม.) ความละเอียด ± 0.001 มม ความแม่นยำไม่น้อยกว่า 0.005 มม.
วิธีการติดตั้งดิสเพลสเมนต์มิเตอร์	อุปกรณ์ยึดฐานแม่เหล็ก
การ์ดรับเซ็นเซอร์ดิสเพลสเมนต์/การเปลี่ยนรูป	4ช่อง
ขั้วต่อและสายสัญญาณ	4 ชุด
โหมดการควบคุมระบบเซอร์โว	สามารถเปลี่ยนโหมดการควบคุมแรง การกระจัด และการเสียรูปแบบวงปิดได้อย่างราบรื่น
ความแม่นยำของแรงทดสอบที่อัตราความเร็วคงที่	± 1% ของค่าการตั้งค่า
ความแม่นยำของแรงทดสอบคงที่	± 1% ของค่าการตั้งค่า
ความแม่นยำของการกระจัดที่อัตราความเร็วคงที่	± 1% ของค่าการตั้งค่า
ความแม่นยำของการกระจัดคงที่	± 1% ของค่าการตั้งค่า
ความถี่ในการสุ่มตัวอย่างสูงสุด	100MHz
คอนโทรลเลอร์ A/D, D/A ความละเอียด	16 บิต
ด้วย ฟังก์ชันการป้องกันขีดจำกัดพารามิเตอร์ ทดสอบ

4, กำลังโหลดเฟรม

ขนาดแท่นหล่อ	ประมาณ 4000 × 2000 × 300
ขนาดโครงโครงสำหรับตั้งสิ่งของ	ประมาณ 2000 × 550 × 3000
แบบฟอร์มการติดตั้งแอคชูเอเตอร์	ประเภทแขวน
แบบฟอร์มการติดตั้ง ตัวอย่างทดสอบ	แนวนอน
