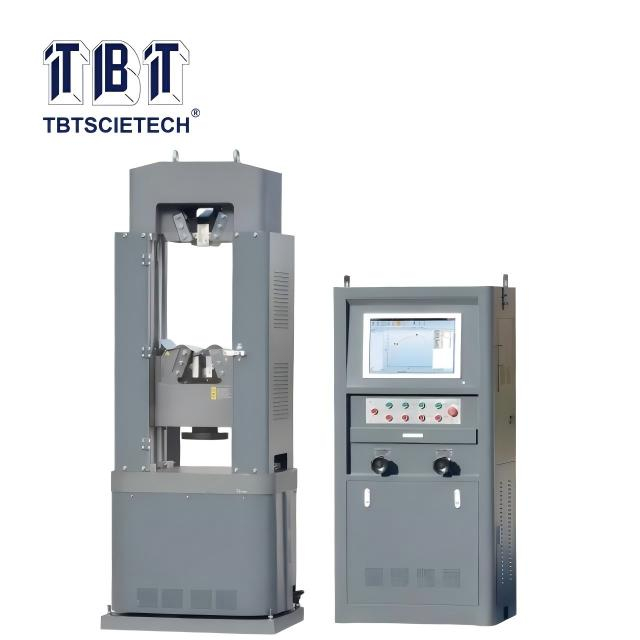

จอคอมพิวเตอร์การทดสอบแบบไฮดรอลิกสากลจอแสดงผล

A.  TBTUTM-ASI  series เครื่องทดสอบวัสดุสากลสำหรับจอแสดงผล PC ใช้  แหล่งพลังงานไฮดรอลิก โดยใช้ระบบทดสอบและควบคุมในการรับและประมวลผลข้อมูลการทดสอบ

B. ประกอบด้วยยูนิตหลัก แหล่งน้ำมัน (แหล่งพลังงานไฮดรอลิก) ระบบการวัดและควบคุม  อุปกรณ์ทดสอบ

C. แรงทดสอบสูงสุด 100kN / 300kN / 600kN / 1,000kN  ระดับความแม่นยำดีกว่า 1 ระดับ

D. สามารถตอบสนองความต้องการแห่งชาติของการทดสอบแรงดึงของโลหะในข้อกำหนดการทดสอบมาตรฐาน แต่ยังเป็นไปตามมาตรฐานอื่น ๆ สำหรับวัสดุหรือผลิตภัณฑ์ที่แตกต่างกันของแรงดึง การบีบอัด การดัด การตัด ฯลฯ  ผลลัพธ์ ได้แก่ ความต้านทานแรงดึง ความแข็งแรงของผลผลิต และประสิทธิภาพอื่น ๆ

E. ใช้วาล์วควบคุมเพื่อทำงานและควบคุมการไหลของน้ำมัน

1. เป็นโครงสร้างแบบ 6 คอลัมน์ พื้นที่คู่ ยืดช่องว่างระหว่างคานบนและคานล่าง ช่องว่างการอัดระหว่างคานล่างกับม้านั่งทดสอบ พื้นที่ทดสอบผ่านเฟือง และลีดสกรูหมุนลำแสงล่างเพื่อเลื่อนขึ้นและลง เพื่อปรับอัตโนมัติ คานด้านบนและด้านล่างมีขากรรไกรหนีบควบคุมด้วยระบบไฮดรอลิก รุ่นมาตรฐานมาพร้อมกับปากจับรูปตัว V และปากแบนสำหรับการทดสอบแรงดึงของชิ้นงานทรงกระบอกและชิ้นงานแบน ปลายล่างของคานขวางมาตรฐานติดตั้งบนแผ่นดัน ม้านั่งทดสอบที่มีโครงสร้างทรงกลมพร้อมแผ่นดันสามารถทำการทดสอบแรงอัดได้

2. ได้รับการออกแบบมาเพื่อขยายความเป็นไปได้ในการติดตั้งอุปกรณ์เพิ่มเติมเพื่อให้สามารถทดสอบได้มากขึ้น  เช่น:

สามารถใช้ฟิกซ์เจอร์ติดตั้งโบลต์เพื่อทำการยืดโบลต์

อุปกรณ์ดัดงอสามารถทำการทดสอบการดัดงอแบบแท่งกลมหรือแบบแผ่นได้

ฟิกซ์เจอร์ตัดสามารถทำการทดสอบแรงเฉือนของแท่งกลม,

นอกจากนี้ในพื้นที่การบีบอัดที่มีการดัดงอ แรงเฉือน การแยก และโมดูลัสยืดหยุ่น สามารถทำการทดสอบคอนกรีตและบล็อกซีเมนต์ได้

3. ใช้คอมพิวเตอร์อุตสาหกรรมซึ่งช่วยประหยัดพื้นที่มากขึ้นสำหรับลูกค้าที่มีห้องปฏิบัติการ มีพื้นที่จำกัด

รายการบรรจุภัณฑ์

ก. หน่วยหลัก

เอ-1. TBTUTM- ยูนิตหลัก  ASI พร้อมแคลมป์ไฮดรอลิกและกระบอกน้ำมันปิดผนึกสูง

เอ-2. โหลดเซลล์ชนิดสโตรกที่มีความแม่นยำสูง

เอ-3. ดิสเพลสเมนต์เซนเซอร์

เอ-4. การป้องกันรั้ว

ข. ตู้มาตรฐาน

บี-1. ระบบถังน้ำมัน

บี-2. วาล์วส่งคืนน้ำมัน, วาล์วเซอร์โววาล์วไหลน้ำมัน , มอเตอร์ SIMENS, ถังเชื้อเพลิงชุบสังกะสี, กล่องควบคุมแบบแมนนวลแรงดันต่ำ

ค. ระบบควบคุมมาตรฐาน

ค-1. พีซีอุตสาหกรรม 19'

ซี-2. เครื่องพิมพ์เลเซอร์ ( YYU-10/100 )

ซี-3. ซอฟต์แวร์ทดสอบการควบคุม  พีซี (เวอร์ชันภาษาอังกฤษ)

ซี-4. ส่วนขยายอิเล็กทรอนิกส์ r
