อาร์เรย์แบบพกพาพื้นเรดาร์เจาะเรดาร์สำหรับธรณีวิทยา

แอปพลิเคชัน:

เรดาร์แบบพกพาแบบพกพาแบบพกพาสำหรับธรณีวิทยาใช้  ในการตรวจจับหรือระบุ  ข้อมูลของเป้าหมายโลหะหรือโลหะที่ไม่ใช่โลหะในเชิงลึกบางอย่างใต้ดิน  เช่นการสำรวจทางวิศวกรรมท่อเทศบาลเมืองสะพานเชื่อม  และ  การ   ตรวจสอบอุโมงค์

1. การตรวจสอบกิจกรรม: ใช้สำหรับการพยากรณ์อุโมงค์การตรวจสอบคุณภาพการก่อสร้างอุโมงค์ ฯลฯ

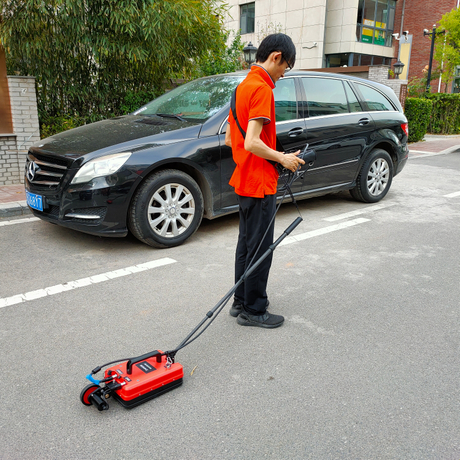

2, ท่อเทศบาล: ระบุ  การกระจายของท่อโลหะใต้ดินหรือท่อที่ไม่ใช่โลหะในกระบวนการก่อสร้างเมือง

3, ถนนและสะพาน: ทำการ  สำรวจร่างกายทางธรณีวิทยาสำหรับ  กระบวนการนั่งบนถนนหรือสะพาน เรดาร์ทางธรณีวิทยาสามารถตรวจจับทางเท้าทุกชนิดที่แสดงความหนาของแต่ละชั้น แต่ไม่มีรายละเอียดวัสดุเลเยอร์เรดาร์แยกแยะอินเทอร์เฟซของเลเยอร์ที่แตกต่างกันตามค่าคงที่ไดอิเล็กตริกของแต่ละชั้นของวัสดุ

4. การสำรวจทางวิศวกรรม: ระบุข้อมูลของร่างกายทางธรณีวิทยาใต้ดินที่ไม่ดีเช่น Karst, Collapse, Broken Zone, ฯลฯ

คำแนะนำแอปพลิเคชัน:

คำถามที่พบบ่อย

1. เรดาร์แบบพกพาแบบพกพาได้ลึกแค่ไหนสำหรับการเจาะธรณีวิทยา?

เรดาร์สามารถเจาะได้ถึง 30 เมตรขึ้นอยู่กับองค์ประกอบของพื้นดินและการตั้งค่าความถี่ สำหรับการศึกษารายละเอียดเพิ่มเติมเกี่ยวกับพื้นผิวตื้นจะใช้ความถี่ที่สูงขึ้นและสำหรับการศึกษาที่ลึกกว่านั้นความถี่ที่ต่ำกว่านั้นเหมาะสมกว่า

2. แอพพลิเคชั่นใดที่สามารถใช้ GPR อาร์เรย์แบบพกพาได้?

เรดาร์นี้มีความหลากหลายสูงและสามารถใช้ในการสำรวจแร่การสำรวจทางโบราณคดีการประเมินสิ่งแวดล้อมการตรวจสอบทางธรณีวิทยาและการศึกษาทางธรณีวิทยาอื่น ๆ ความแม่นยำสูงทำให้เหมาะสำหรับการระบุความผิดพลาดระดับน้ำใต้ดินและการก่อตัวทางธรณีวิทยา

3. ระบบขับเคลื่อนอย่างไร?

เรดาร์แบบพกพาแบบพกพาแบบพกพาสำหรับธรณีวิทยานั้นใช้พลังงานจากแบตเตอรี่แบบชาร์จไฟได้ซึ่งให้การทำงานต่อเนื่องสูงสุด 6 ชั่วโมงขึ้นอยู่กับการตั้งค่าและสภาพสนาม หน่วยยังสามารถชาร์จใหม่ได้อย่างรวดเร็วสำหรับการใช้งานอย่างต่อเนื่อง

4. สามารถใช้เรดาร์ในสภาพอากาศที่เลวร้ายได้หรือไม่?

ใช่อาร์เรย์แบบพกพา GPR สำหรับธรณีวิทยาได้รับการออกแบบมาเพื่อทำงานในสภาพแวดล้อมที่หลากหลายโดยมีช่วงอุณหภูมิอุณหภูมิ -20 ° C ถึง 50 ° C สิ่งนี้ทำให้เหมาะสำหรับการใช้งานทั้งในสภาพอากาศหนาวเย็นและร้อน

5. ใช้ระบบง่ายแค่ไหน?

เรดาร์แบบพกพาแบบพกพาแบบพกพาสำหรับธรณีวิทยามาพร้อมกับอินเทอร์เฟซที่ใช้งานง่ายและหน้าจอสัมผัส ระบบได้รับการออกแบบมาเพื่อความสะดวกในการใช้งานแม้สำหรับผู้เริ่มต้น การเก็บข้อมูลแบบเรียลไทม์และการควบคุมที่ใช้งานง่ายช่วยให้สามารถเรียนรู้ได้อย่างรวดเร็วและมีประสิทธิภาพ

6. การบำรุงรักษาใดที่จำเป็นสำหรับระบบเรดาร์?

การบำรุงรักษาอย่างสม่ำเสมอรวมถึงการทำความสะอาดระบบหลังการใช้งานภาคสนามตรวจสอบสภาพแบตเตอรี่และทำให้มั่นใจได้ว่าการตั้งค่าการประมวลผลสัญญาณจะถูกสอบเทียบ แนะนำให้อัปเดตซอฟต์แวร์เป็นระยะและการตรวจสอบฮาร์ดแวร์เพื่อรักษาประสิทธิภาพที่ดีที่สุด

พารามิเตอร์ประสิทธิภาพ:

บริการ สัมพัทธ์ :

ให้การตรวจสอบหลายพารามิเตอร์ของโพลาไรเซชันที่เกิดจากสเปกตรัมสำหรับความผิดปกติของการตรวจจับ  ที่ระดับความลึกที่แน่นอน

เคล็ดลับการบำรุงรักษา

1. การสอบเทียบปกติ

เพื่อให้แน่ใจว่าประสิทธิภาพที่ดีที่สุดเรดาร์แบบพกพาแบบพกพาพื้นดินสำหรับธรณีวิทยาควรได้รับการสอบเทียบอย่างสม่ำเสมอ การสอบเทียบช่วยรักษาความถูกต้องของการอ่านและทำให้มั่นใจได้ว่าระบบทำงานได้อย่างมีประสิทธิภาพสูงสุด

2. การบำรุงรักษาแบตเตอรี่

ระบบ GPR ใช้พลังงานจากแบตเตอรี่แบบชาร์จไฟได้ เป็นสิ่งสำคัญที่จะต้องตรวจสอบสภาพของแบตเตอรี่อย่างสม่ำเสมอและชาร์จใหม่อย่างเต็มที่หลังจากการใช้งานแต่ละครั้ง หลีกเลี่ยงการปล่อยให้แบตเตอรี่ปล่อยอย่างสมบูรณ์เพื่อยืดอายุการใช้งาน

3. ทำความสะอาดอุปกรณ์

หลังจากการใช้งานทุกครั้งโดยเฉพาะอย่างยิ่งในสภาพสนามที่ทนทานหน่วยเรดาร์และเสาอากาศควรทำความสะอาดอย่างละเอียด สิ่งสกปรกฝุ่นและเศษซากอาจส่งผลกระทบต่อประสิทธิภาพของระบบและก่อให้เกิดความเสียหายในระยะยาวหากไม่ได้รับการแก้ไขทันที

4. เงื่อนไขการจัดเก็บ

เก็บระบบในสภาพแวดล้อมที่แห้งและสะอาดเมื่อไม่ได้ใช้งาน ปกป้องจากความชื้นและอุณหภูมิสูงซึ่งอาจสร้างความเสียหายให้กับอุปกรณ์อิเล็กทรอนิกส์ที่ไว แนะนำกรณีป้องกันในระหว่างการขนส่ง

5. ตรวจสอบการอัปเดตเฟิร์มแวร์

ติดตามข้อมูลล่าสุดเกี่ยวกับซอฟต์แวร์และการอัปเดตเฟิร์มแวร์ล่าสุด การอัปเดตเหล่านี้สามารถปรับปรุงประสิทธิภาพของระบบเพิ่มความสามารถในการประมวลผลสัญญาณและเพิ่มคุณสมบัติใหม่ให้กับระบบเรดาร์

คุณสมบัติหลัก:

1, เสาอากาศแบบหลายวงเสริมช่วยให้  ช่วงแอปพลิเคชันกว้าง ระบบการได้มาของเรดาร์นี้สามารถเกิดขึ้นเป็น  ศูนย์  ความถี่ที่หลากหลาย  ผ่านหลายกลุ่มของการส่งและ  รับเสาอากาศ  ที่ติดตั้งในระบบเดียวมันสามารถได้รับความถี่สูงสุด 8 กลุ่มในเวลาเดียวกัน ตัวอย่างเช่นเรดาร์ตรวจจับท่อความถี่คู่สามารถติดตั้งเสาอากาศสองอันที่ 400m+200m ซึ่งสามารถรับข้อมูลตื้นที่มีความละเอียดสูงและข้อมูลลึกความละเอียดต่ำในการได้มาครั้งเดียว

2, การออกแบบขนาดกะทัดรัดแบบครบวงจรแบบบูรณาการ, น้ำหนักเบา 23 กิโลกรัม (50 ปอนด์) และวัสดุทนต่อสภาพอากาศที่ทนทาน  มี  เรดาร์  ที่สะดวกสบายและ  ง่ายต่อการใช้งาน  ซึ่ง  สามารถใช้งานได้  ในเกือบทุกภูมิประเทศสามารถประกอบได้ในพื้นที่ 2 นาทีและรื้อถอนอย่างรวดเร็ว

3 การออกแบบแบบแยกส่วนช่วยให้ง่ายต่อการให้บริการและได้รับการซ่อมแซม

4 ประสิทธิภาพการตั้งตำแหน่งที่โดดเด่นพร้อมความละเอียดที่ดีสูงสุด 1 มม. การรวบรวมข้อมูลและการแสดงผลแบบเรียลไท  ม์ DSP Core ที่ทรงพลังช่วยให้การแสดงผลแบบเรียลไทม์ของแผนที่พื้นผิวบน LCD คอนทราสต์สูง, สีดิจิตอลในตัวและการปรับปรุงที่เพิ่มขึ้นช่วยเพิ่มคุณภาพของตำแหน่ง  การกรองดิจิตอลขั้นสูงช่วยลดสัญญาณที่ไม่พึงประสงค์และให้ความแม่นยำมากขึ้น

5 โหมดตำแหน่งที่ไม่ซ้ำกันเปิดใช้งานง่ายๆโดยการย้อนกลับรถเข็นซึ่งให้ภาพรวมที่แม่นยำของสภาพใต้ดินด้วยเคอร์เซอร์แสดงถึงความลึกและที่ตั้งของยูทิลิตี้ที่ฝังอยู่

6 การใช้งานง่าย LCD พร้อมปุ่มกดและเมนูง่ายสำหรับผู้ใช้ในการเข้าถึง DSP Core การบันทึกภาพแบบสัมผัสเดียวช่วยให้การจัดเก็บข้อมูลง่าย ๆ สามารถบันทึกภาพลงในแฟลชการ์ดและคัดลอกไปยังพีซีผ่านเครื่องอ่านการ์ดบุคคลที่สาม

7 อินเทอร์เฟซ FlashCard อนุญาตให้อัพเกรดเฟิร์มแวร์เรดาร์เมื่อพร้อมใช้งาน

8 แบตเตอรี่ที่มีความจุสูงในตัว  ให้  อายุการใช้งานแบตเตอรี่ที่ยาวนาน

แอพพลิเคชั่นซอฟต์แวร์:

1, โหมดการแสดงผล: การเรนเดอร์สีแบบเรียลไทม์, การสแกนแถวสี/สีเทา, การแสดงผลพื้นที่/รูปคลื่นตัวแปรสามารถใช้ในโหมดการสแกนเชิงเส้น 256A แหล่งสีเพื่อระบุความกว้างและขั้วของสัญญาณ

2, แพ็คเกจเรดาร์เสริมสร้างแอปพลิเคชันของระบบนอกเหนือจากการติดตั้งซอฟต์แวร์การประมวลผลข้อมูลเรดาร์โดยเฉพาะผู้ใช้สามารถเลือกโมดูลซอฟต์แวร์เพื่อดำเนินการประมวลผลข้อมูลบนพีซี

โมดูลที่มีอยู่เป็น:

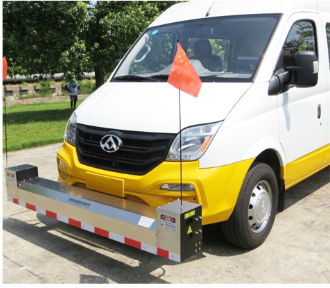

2.1 ซอฟต์แวร์การติดตามอัตโนมัติบนพื้นผิวทางหลวง: ใช้เป็นพิเศษสำหรับการตรวจจับทางหลวงการกำจัดสัญญาณรบกวนโดยอัตโนมัติ

2.2 โครงสร้างทางหลวงสามารถแบ่งชั้นและติดตามโดยอัตโนมัติเพื่อแสดงจำนวนเสาเข็มความหนาของชั้นและค่าเบี่ยงเบนความหนาในสเปรดชีต

3, ชุดเครื่องมือสแกนโครงสร้าง: โปรไฟล์ความลึก 3 มิติ, มุมมองตาข่ายเสริมแรง, การวางตำแหน่งท่อ, การสร้างหลุม, รอยแตกที่แสดง

4, ซอฟต์แวร์การวิเคราะห์โครงสร้าง: จอแสดงผลการจัดวางตำแหน่งความลึกของแถบเหล็ก, การจัดวางตำแหน่งการกระจายไปป์ไลน์ของเทศบาล

5, ซอฟต์แวร์โครงสร้างสะพานและการวิเคราะห์สนิม: การกระจายแถบเหล็กสะพานและซอฟต์แวร์การวิเคราะห์การตัดสินการกัดกร่อน

การกำหนดค่า:  (มาตรฐานรวมถึงเสาอากาศและไม่รวมคอมพิวเตอร์)
