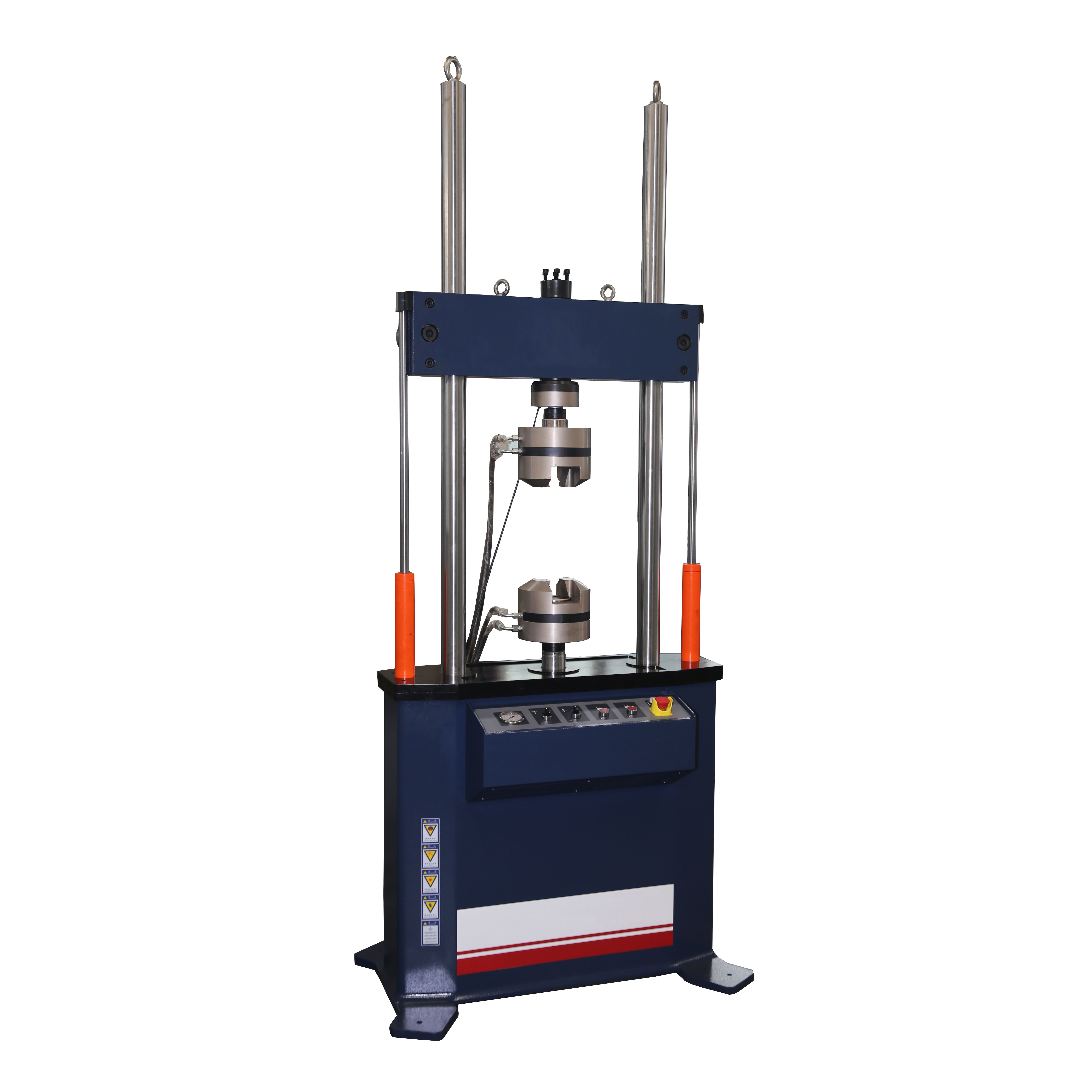

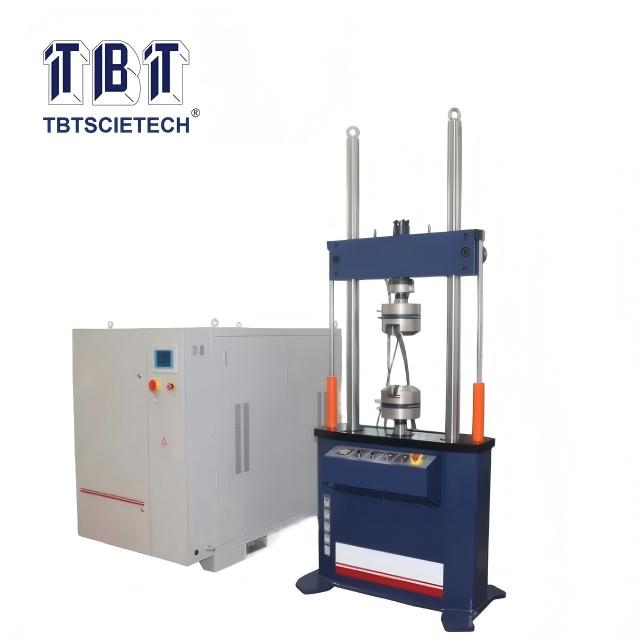

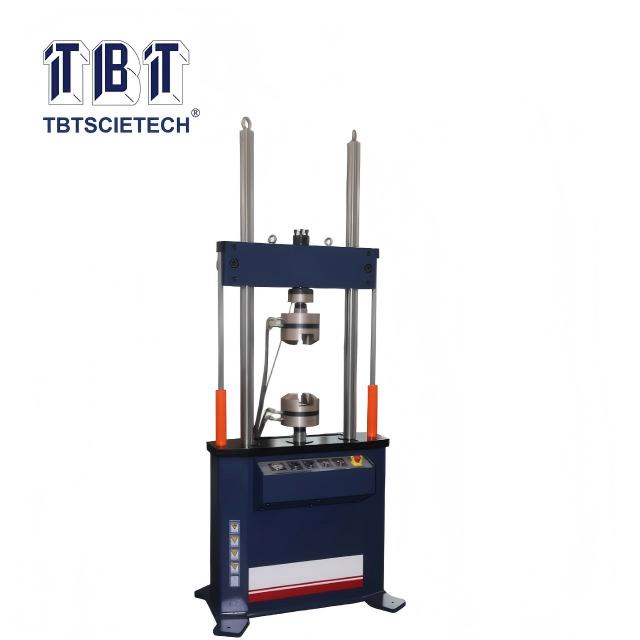

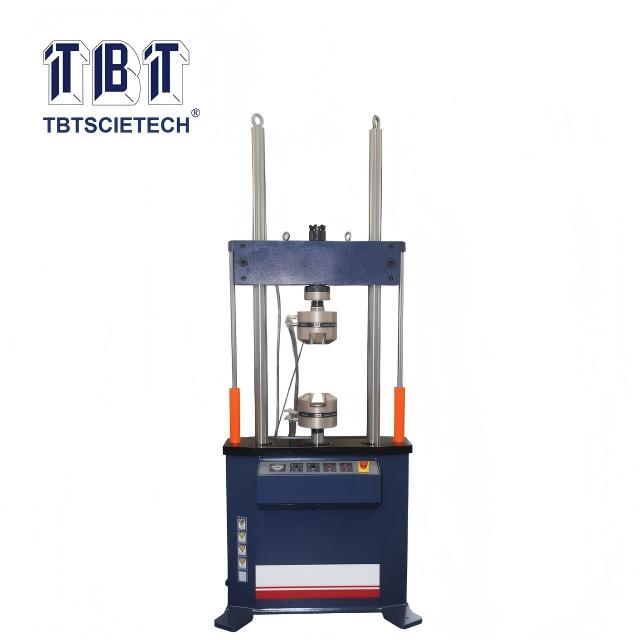

เครื่องทดสอบระบบการทดสอบแบบไดนามิกแบบไดนามิกและความล้าแบบไฮดรอลิก

ระบบ ควบคุมเซอร์โวแบบวงปิด  ซึ่ง  ประกอบด้วย ตัวควบคุมไฟฟ้า วาล์วเซอร์โว เซนเซอร์ โหลด  หรือดิ ส เพลสเมนต์เซนเซอร์ เครื่องวัดระยะยืด และคอมพิวเตอร์ ,  สามารถควบคุมกระบวนการทดสอบโดยอัตโนมัติ และ  แม่นยำ วัดพารามิเตอร์การทดสอบโดยอัตโนมัติ เช่น  แรง ทดสอบ e การกระจัด การเสียรูป แรงบิด และมุม  ฯลฯ  .

เครื่องทดสอบสามารถ บรรลุ  sinu idal, -คลื่น สามเหลี่ยม , คลื่นสี่เหลี่ยม, -คลื่นฟันเลื่อย, คลื่น wtooth เชิงลบ , -คลื่นพัลส์และรูปคลื่นอื่น ๆ สามารถทำการทดสอบแรงดึง, การบีบอัด, การดัดงอ, การทดสอบความล้ารอบต่ำ และ  รอบ h สภาพแวดล้อม สูง สามารถ กำหนดค่า  ในห้องอัล เพื่อ ทำการ ทดสอบการจำลองสภาวะ  แวดล้อม ที่อุณหภูมิต่างๆ ได้

การ สเฮด ทำงานของ เครื่องทดสอบ มี ความ  ยืดหยุ่น และ ยืดหยุ่น  การยก การล็อค และการหนีบตัวอย่างแบบค รอ  ทั้งหมดดำเนินการ โดย  b utton ขอบคุณ เทคโนโลยีขั้น ต้อง  สูง ในการโหลด เซอร์โวไฮ  ด รอลิก ขั้นสูง เซนเซอร์ โหลด  ไดนามิกที่มีความแม่นยำสูง หรือและเซ็นเซอร์แมกนีโตสตริกทีฟดิสเพลสเมนต์ที่มีความละเอียดสูง ทำให้ เครื่องจักร  ฉัน รับประกัน แรง ในการทดสอบ  และการ เคลื่อนที่ ของ ตำแหน่ง  โดยอัตโนมัติ เต็ม รูปแบบช่วยให้สามารถ ระบบควบคุม และ การวัด  แบบดิจิตอล  ควบคุม PID  สำหรับ  การเสียรูปและการกระจัด ทำให้สามารถ สลับ ระหว่างกันได้  อย่าง ราบรื่น ซอฟต์แวร์ ทดสอบ  ทำงานภายใต้  WIN DOWS XP / W in7  พร้อม  ความสามารถในการประมวล ผลข้อมูลที่ มีประสิทธิภาพ สามารถ บันทึก แสดง และพิมพ์เงื่อนไขและผลลัพธ์การทดสอบได้โดยอัตโนมัติ

มาตรฐานสัมพัทธ์:

GB/T 2611-2007, GB/T16825.1-2008,  GB/T 16826-2008, JB/T 8612-1997, JB9397-2002, GB/T 3075-2008, GB/T15248-2008, GB/T21143-2007, HG／T 2067-1991, ASTM E399-09, ASTM E1820 2001

ข้อกำหนดหลัก:

ข้อกำหนด มาตรฐาน  :
โครง  โหลด  1, 2 คอลัมน์  คอลัมน์  ชุบฮาร์ดโครมและ  ขัดเงา โดยมีระยะห่างของคอลัมน์ 555 มม.  และเส้นผ่านศูนย์กลางของคอลัมน์ 75 มม.
2, หัวครอสบนเป็น แบบ  ล็อค  &  ยกแบบควบคุมด้วยไฮดรอลิก  พื้นที่  ทดสอบแนวตั้งสูงสุด  คือ  800 มม. (ขยายได้ 1,000 มม.)
3,  ความสูงของโต๊ะทำงาน: 8 40 มม.
4, Fra me ความแข็งแกร่ง: 3 × 108 N/m

การกำหนดค่า :

1. กรอบการโหลด 2 หรือ 4-co lumn ที่มีความหนาทนทาน 2. .
แหล่งพลังงานเงียบแรงดัน -คงที่อัจฉริยะ .
3. ระบบควบคุม al dynam  ic และ ระบบควบคุม sta tic แบบ  Fully digit .
4. บทสนทนาของเครื่องจักร เป็น ภาษาอังกฤษพร้อมซอฟต์แวร์แอพพลิเคชั่นการทำงานของคอมพิวเตอร์ส่วนล่าง
5. คอมพิวเตอร์อุตสาหกรรม Advantech  พร้อม  ปริ้นเตอร์ 6. .
อุปกรณ์  เสริม ที่เกี่ยวข้อง

รายละเอียด เซอร์โวแอคชูเอเตอร์  :
1, สูงสุด  กำลังทดสอบ: จับคู่  กับแต่ละรุ่น
2, ระยะชัก สูงสุด .  : ±100 มม. (ระยะชักรวม 200 มม.)
3,  แอคชูเอเตอร์เซอร์โวไดนามิกเฉพาะเหมาะสำหรับการทดสอบแบบไดนามิกและ  แบบคงที่
4, ก้านลูกสูบคู่ ผิวก้านลูกสูบ พื้น ได้รับการบำบัด  ด้วย  กระบวนการพิเศษ  เพื่อให้ได้ผลลัพธ์ผิวสำเร็จสูง  ซึ่งเหมาะ สำหรับการทดสอบแบบไดนามิกในระยะยาว.

5, หน่วยซีลความเร็วสูง (German Servo Gly Ring, Ster Seal)  ใช้ในการปิดผนึกลูกสูบและ  กระบอกสูบ, p iston rod &  end c over ได้รับประโยชน์จาก การรองรับ  วงแหวนยึดมดที่ ต้านทานการสึกหรอความเร็วสูง (เยอรมนี)  แอคชูเอเตอร์  มี  ความแข็งแกร่งที่ดีและทนทานต่อการค้นหาทิศทาง

6, ด้วย เซ็นเซอร์  ดิ ส เพลสเมนต์, วาล์วเซอร์โว อิเล็กโทรไฮดราลิกภายนอก และเซ็นเซอร์  โหลด  มี  ลูปควบคุม osed-loop 2 ลู ปสำหรับ การโหลด  และการกระจัด
7 เซ็นเซอร์โหลด  อยู่ที่  ด้านบนของ  ก้านลูกสูบ และติดตั้ง rin g อัดแรง ช่วยให้ มั่นใจ  ในความปลอดภัย ในการเชื่อมต่อ  &  สำหรับ การทดสอบ  dy namic อย่างเต็มที่ .
8 มีการติดตั้งโช้คอัพไฮดรอลิก  ที่ ตำแหน่งจำกัดของ  แอมพลิจูดของแอคชูเอเตอร์เพื่อหลีกเลี่ยงความเสียหายที่เกิดจากการหมดการควบคุม.

รายละเอียดเซ็นเซอร์:

1,  เซ็นเซอร์โหลด: นำเข้าจากสหรัฐอเมริกาสำหรับ  ความตึงเครียดและการบีบอัดความเมื่อยล้าแบบสองทิศทางสูงสุด  กำลังโหลด  ±350kN โดยมี  ความจุแบริ่ งเกิน 150% ประสานงานกับระบบควบคุม ข้อผิดพลาดบ่งชี้ ±1% มีการสอบเทียบ เซ็นเซอร์  ก่อนออกจากโรงงาน

2, ดิสเพลสเมนต์เซนเซอร์: นำเข้าจากสหรัฐอเมริกา, ดิสเพลสเมนต์เซนเซอร์แบบไม่สัมผัสแม่เหล็กฮิสเทรีซิส,    ช่วงที่มีประสิทธิภาพ (การเคลื่อนที่สูงสุด  ) ± 100 มม., ประสานงานกับระบบควบคุม, ข้อผิดพลาดบ่งชี้: ± 0.5% FS มีการสอบเทียบ เซ็นเซอร์  ก่อนออกจากโรงงาน

3, วาล์วเซอร์โว: นำเข้าจากสหรัฐอเมริกา, วาล์วคู่ขนาน  ที่ใช้  สำหรับแอคทูเอเตอร์ 300KN, วาล์วเดี่ยวไหล 63 ลิตร/นาที, ความดัน 21Mpa, การไหลรวม 120 ลิตร/นาที  สำหรับวาล์วคู่ เซอร์โววาล์วได้  รับการติดตั้งบนบล็อกยึดเพื่อรวมเข้ากับแอคชูเอเตอร์

แหล่งพลังงานเซอร์โวแรงดันคงที่

1,  สถานีสูบน้ำเซอร์โวแรงดันคงที่ได้รับ  การติดตั้งใน  ห้องสูบน้ำ น้ำมันไฮดรอลิกถูกตะกั่วใกล้กับ  เครื่องยนต์หลัก  ด้วยท่อ เชื่อมต่อกับเซอร์โวแอคทูเอเตอร์โดยใช้ท่อสาย-ตัวแยกน้ำมัน-สายท่อ
2 สถานีสูบน้ำเป็น  สถานีสูบน้ำมาตรฐาน ตามทฤษฎีแล้ว มันสามารถต่อเรียงเป็นสถานีสูบน้ำขนาดใหญ่ที่มี  ที่ออกแบบแบบแยกส่วน  การไหลใดๆ ก็ได้ จึงมีความสามารถในการขยายขนาดที่ดีและการใช้งานที่ยืดหยุ่น

3, การไหลรวม 42 ลิตร/นาที, ความดัน 21Mpa  (สามารถปรับได้ตาม ความต้องการ  ใน  การทดสอบ )
4, กำลังไฟทั้งหมดคือ 22kW, 380V, 3 เฟส, 50hz, AC
5, สถานีสูบน้ำได้รับการออกแบบและ  ผลิตตามการออกแบบโมดูลาร์มาตรฐานพร้อมกับโมดูลรักษาแรงดันไฟฟ้ารีเลย์ซึ่ง  เชื่อมต่อกับแอคชูเอเตอร์
6 สถานีปั๊มประกอบด้วยปั้มน้ำมัน มอเตอร์  กลุ่มวาล์วสวิตชิ่งแรงดันสูงและต่ำ ตัวสะสม ตัวกรองน้ำมัน ถังน้ำมัน  และระบบท่อ ฯลฯ

7, มี 3 ขั้นตอนสำหรับระบบการกรอง: ปากกระบอกดูดปั้มน้ำมันที่มี  ความแม่นยำ100μ, ทางออกของแหล่งน้ำมัน  3μ  , โมดูลควบคุมแรงดันไฟฟ้ารีเลย์  3μ

8, ปั้มน้ำมันเป็น  ปั๊มเกียร์ภายใน  จาก German Telford ซึ่งใช้การส่งผ่านเกียร์แบบตาข่ายภายในแบบม้วน  พร้อม  เสียงรบกวนต่ำ  และ ความทนทานที่ยอดเยี่ยมและอายุการใช้งานยาวนาน

9 มอเตอร์ปั้มน้ำมันมีอุปกรณ์ลดการสั่นสะเทือน (แผ่นทำให้หมาด ๆ) เพื่อลดการสั่นสะเทือนและเสียงรบกวน
10, ใช้  กลุ่มวาล์วสวิตช์แรงดันสูงและต่ำเพื่อเริ่มและหยุดระบบไฮดรอลิก
11  ถัง น้ำมันเซอร์โวมาตรฐานที่ปิดสนิท  โดยมี  ปริมาตรไม่น้อยกว่า 260 ลิตร มีฟังก์ชันการวัดอุณหภูมิ การกรองอากาศ และการแสดงระดับน้ำมัน
