TBTLWD-1G/1GW
TBTSCIETECH
| สถานะห้องว่าง: | |
|---|---|
การแนะนำ

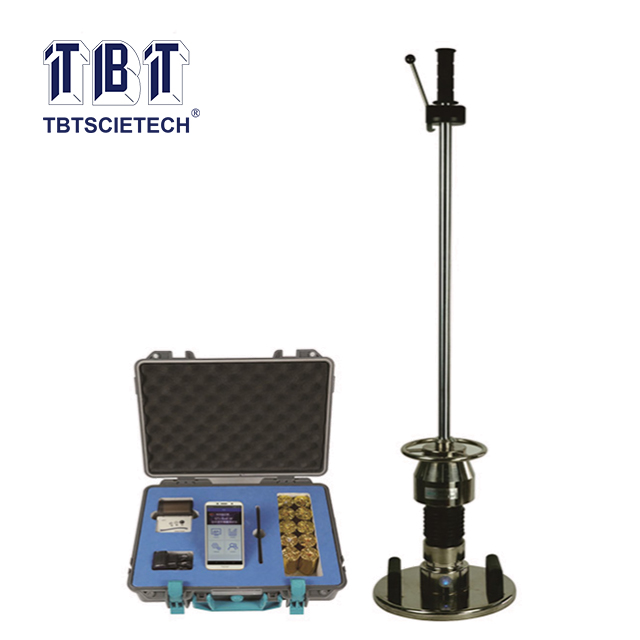

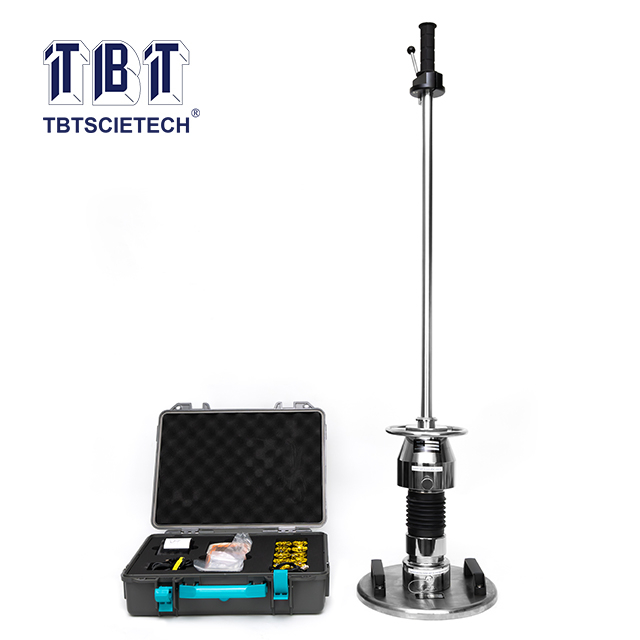

TBTLWD ซีรี่ส์การเบี่ยงเบนน้ำหนักเบาเป็นเครื่องมือที่ไม่ทำลาย (NDT) หรือที่เรียกว่าเป็นเครื่องทดสอบโมดูลัสการเปลี่ยนรูปแบบไดนามิก มันใช้ได้กับการตรวจสอบและตรวจสอบคุณภาพการก่อสร้างฐานรากของทางรถไฟทางหลวงสนามบินการจราจรในเมืองท่าเรืออาคารและอาคารอุตสาหกรรมและพลเรือนภายใต้การโหลดแบบไดนามิก
มันเหมาะอย่างยิ่งสำหรับการตรวจจับส่วนแคบ ๆ ของไซต์เช่นการเปลี่ยนถนนและสะพาน (culverts) และการตรวจจับไหล่ทั้งฐานเส้นและอื่น ๆ มันสามารถวัดค่าโมดูลัสการเสียรูปแบบไดนามิกได้อย่างรวดเร็ว
มาตรฐานอ้างอิง
ASTM E2835-11
คุณสมบัติ
1. เซ็นเซอร์ที่นำเข้าและส่วนประกอบบางอย่างใช้เพื่อความแม่นยำในการทดสอบสูง
2. ใช้เทอร์มินัลอัจฉริยะเพื่อควบคุมการทดสอบซึ่งตระหนักถึงการรวบรวมข้อมูลไร้สาย (TBTLWD-1GW เท่านั้น);
3. การทดสอบง่ายการทดสอบอย่างรวดเร็วซึ่งทำให้การทดสอบจุดเดียวใช้ 35s;
4. ค่า EVD จะถูกคำนวณโดยอัตโนมัติและเส้นโค้งจะปรากฏขึ้นซึ่งแม่นยำและใช้งานง่าย
5. ชุดหลักมือถือพร้อมบลูทู ธ ไมโครเครื่องพิมพ์, การพิมพ์โดยตรงบนไซต์เพื่อให้แน่ใจว่าผลการทดสอบที่แม่นยำและมีวัตถุประสงค์;
6. อินเทอร์เฟซการส่ง USB ง่ายต่อการเชื่อมต่อกับคอมพิวเตอร์
7. เครื่องมือนี้จำลองผลกระทบของรถไฟต่อระดับย่อยเมื่อขับรถด้วยความเร็วสูง
8. เมื่อเทียบกับการทดสอบโหลดแบบคงที่มันสามารถสะท้อนความเครียดที่แท้จริงของดินย่อย
ข้อกำหนดทางเทคนิค
ช่วงการใช้งาน | ชนิดดิน | ดินชนิดต่าง ๆ และดินและหินผสมหินที่มีขนาดอนุภาคไม่ใหญ่กว่า 1/4 ของเส้นผ่านศูนย์กลางของแผ่นโหลด | ||
พิสัย | 10mpa≤evd≤225mpa | |||
ความลึก | 0 ~ 500 มม. | |||
สภาพแวดล้อมการทำงาน | อุณหภูมิ: -10 ℃ ~ 40 ℃ | ความชื้น: <90%RH | ||
อุปกรณ์เก็บข้อมูล |
การเพิ่มวิธีการโหลด | ด้วยเซ็นเซอร์ geophone 1pc น้ำหนัก: 15 กิโลกรัมรวมถึงค้อน 10 กก. ลดค่าน้ำหนักลดลง: 700 ± 20 มม. ผลกระทบสูงสุด: 7.07kN ระยะเวลาผลกระทบ: 18 ± 1ms | ||
แผ่นโหลด | น้ำหนัก: 15 กิโลกรัม เส้นผ่านศูนย์กลาง: 300 มม. ความหนา: 20 มม. | |||
มือถือ หน่วยหลัก | ช่วงการโก่งตัว | 0.10 มม. ~ 2.00 มม. | ||
ความจุ | กลุ่มข้อมูล 2000 (TBTLWD-1G) อ้างถึงการกำหนดค่าโทรศัพท์มือถือโดยปกติจะมีพื้นที่เก็บข้อมูล 10G (TBTLWD-1GW) | |||
ขนาดหน้าจอ | 3inches (TBTLWD-1G) / 5 นิ้ว (TBTLWD-1GW) | |||
แหล่งจ่ายไฟ | Li-Battery มากกว่า 18 ชั่วโมง (TBTLWD-1G) ตามแบตเตอรี่โทรศัพท์มือถือ (TBTLWD-1GW) | |||
แสดง | จอแสดงผลหน้าจอ (ภาษาอังกฤษ)-TBTLWD-1G แอพโทรศัพท์มือถือ (ภาษาอังกฤษ)-TBTLWD-1GW | |||
การถ่ายโอนข้อมูล | การถ่ายโอนสายเคเบิล (TBTLWD-1G) ข้อมูลการถ่ายโอน WiFi (TBTLWD-1GW) | |||
เครื่องพิมพ์ | การเชื่อมต่อ | บลูทู ธ | ||
บรรจุุภัณฑ์ |
เคส | วัสดุกรณีภายใน: พลาสติกวิศวกรรม การวัด: ประมาณ 420 × 140 × 335 มม. น้ำหนัก: ประมาณ 4.5 กิโลกรัม | ||
วัสดุกรณีภายนอก: เคสอัลลอยอลูมิเนียม การวัด: ประมาณ 1230 × 400 × 400 มม. น้ำหนัก: ประมาณ 56 กก. | ||||
การกำหนดค่ามาตรฐาน
เลขที่ | คำอธิบาย | มาตรฐาน/เป็นทางเลือก | ปริมาณ |
1 | เจ้าบ้านหลัก | มาตรฐาน | 1pc |
2 | ผู้ควบคุม | มาตรฐาน | 1pc |
3 | เครื่องพิมพ์พร้อมกระดาษพิมพ์ | มาตรฐาน | 1pc |
4 | เครื่องชาร์จ | มาตรฐาน | 1pc |
5 | คู่มือการใช้งาน | มาตรฐาน | 1pc |
6 | เคส | มาตรฐาน | 2pcs |
