GPR Array กับ Portable GPR: อะไรคือความแตกต่าง?

โครงการโครงสร้างพื้นฐานขนาดใหญ่ต้องการการทำแผนที่ใต้พื้นผิวที่มีความละเอียดสูง เพื่อป้องกันการโจมตีจากสาธารณูปโภคและรับประกันความสมบูรณ์ของโครงสร้าง เครื่องมือระบุตำแหน่งแบบแปลนแบบดั้งเดิมมักขาดแคลนเมื่อคุณต้องการสำรวจทางหลวงหลายไมล์หรือรันเวย์สนามบินที่กว้างขวาง เรดาร์เจาะภาคพื้นดินให้วิธีการธรณีฟิสิกส์พื้นผิวที่มีความละเอียดสูงสุดที่มีอยู่ โดยเปลี่ยนโซนใต้ดินที่มองไม่เห็นให้เป็นข้อมูลที่นำไปปฏิบัติได้ การเลือกอุปกรณ์ที่ไม่ถูกต้องทำให้เกิดความเสี่ยงในการปฏิบัติงานที่รุนแรง การปรับใช้หน่วยขนาดเล็กสำหรับโครงการทางหลวงขนาดใหญ่ทำให้เกิดปัญหาคอขวด ในทางกลับกัน การใช้อาร์เรย์ขนาดใหญ่สำหรับพื้นที่ในเมืองที่มีพื้นที่จำกัด ส่งผลให้สูญเสียความพยายามด้านลอจิสติกส์และปัญหาความคล่องตัวที่รุนแรง

ตัวเลือกระหว่าง ระบบอาร์เรย์ gpr และ GPR แบบพกพา จะเปลี่ยนแปลงการดำเนินโครงการ การตัดสินใจนี้ขึ้นอยู่กับความสามารถในการเข้าถึงไซต์ ความหนาแน่นของข้อมูลที่ต้องการ ความเร็วในการรวบรวม และความสามารถของคุณสำหรับการประมวลผลหลังการประมวลผลที่ซับซ้อน เราจะแจกแจงความแตกต่างทางเทคนิคระหว่างสองแนวทางนี้เพื่อเพิ่มประสิทธิภาพการปฏิบัติงานภาคสนาม

ประเด็นสำคัญ

• ขนาดการปรับใช้: หน่วย GPR แบบพกพาได้รับการปรับให้เหมาะสมสำหรับการปรับใช้อย่างรวดเร็ว การมาร์กเอาต์แบบเรียลไทม์ และพื้นที่จำกัด ในขณะที่ระบบอาร์เรย์ GPR ได้รับการออกแบบมาเพื่อการรับข้อมูลขนาดใหญ่ที่มีความเร็วสูง

• ความละเอียดของข้อมูลและเอาท์พุต: อาร์เรย์ให้ข้อมูลหลายช่องสัญญาณหนาแน่นสำหรับการสร้างแบบจำลองใต้พื้นผิว 3D ที่แท้จริง โดยทั่วไปหน่วยแบบพกพาจะใช้เรดาร์แกรม 2 มิติความถี่เดียวหรือสองความถี่ ซึ่งจำเป็นต้องมีการแก้ไขตารางด้วยตนเองสำหรับการสร้างภาพ 3 มิติ

• ขั้นตอนการดำเนินงาน: ระบบแบบพกพาช่วยให้สามารถตัดสินใจนอกสถานที่ได้ทันที ระบบอาร์เรย์ต้องการการประมวลผลภายหลังที่สำคัญโดยช่างเทคนิคที่ผ่านการฝึกอบรมโดยใช้ซอฟต์แวร์เฉพาะทาง

• ต้นทุนเทียบกับประสิทธิภาพ: แม้ว่าระบบอาร์เรย์ GPR ต้องการการลงทุนเริ่มแรกที่สูงขึ้นอย่างมาก แต่ก็ช่วยลดชั่วโมงแรงงานภาคสนามในพื้นที่ที่กว้างขวางได้อย่างมากเมื่อเปรียบเทียบกับวิธีรถเข็นแบบเดิม

วิธีเลือกระบบ GPR ที่เหมาะสมสำหรับโครงการของคุณ

การประเมินอุปกรณ์เรดาร์เจาะภาคพื้นดินจำเป็นต้องมีการตรวจสอบข้อกำหนดของโครงการอย่างเข้มงวดก่อนที่ฮาร์ดแวร์จะเสียหาย การตรวจสอบใต้ผิวดินที่แตกต่างกันต้องการวิธีการรวบรวมข้อมูลที่แตกต่างกันโดยสิ้นเชิง การระบุตำแหน่งยูทิลิตี้มุ่งเน้นไปที่การระบุการจัดตำแหน่งเชิงเส้นเฉพาะและความลึกของท่อหรือสายเคเบิลที่ฝังอยู่ การตรวจสอบผิวทางต้องใช้ข้อมูลที่มีความละเอียดสูงอย่างต่อเนื่องเพื่อวัดความหนาของชั้นและตรวจจับช่องว่างใต้ผิวดิน การทำแผนที่ทางโบราณคดีต้องใช้กริดที่มีความหนาแน่นสูงอย่างพิถีพิถันเพื่อระบุการรบกวนของดินเล็กน้อยและโครงสร้างที่ถูกฝังไว้

การดำเนินการตรวจสอบสถานที่ปฏิบัติงานอย่างเหมาะสมเกี่ยวข้องกับขั้นตอนบังคับหลายขั้นตอนเพื่อให้แน่ใจว่าคุณใช้เทคโนโลยีที่ถูกต้อง:

1. กำหนดเป้าหมายใต้ผิวดินหลัก โดยสังเกตความลึกและองค์ประกอบของวัสดุที่คาดหวัง

2. ประเมินพื้นที่สำรวจทั้งหมดในหน่วยตารางฟุตหรือไมล์เชิงเส้นเพื่อคำนวณชั่วโมงภาคสนามที่ต้องการ

3. ระบุสิ่งกีดขวางพื้นผิว สภาพการจราจร และความขรุขระของภูมิประเทศที่อาจกีดขวางการเคลื่อนไหว

4. กำหนดรูปแบบการส่งมอบที่ต้องการ ตั้งแต่เครื่องหมายภาคสนามไปจนถึงโมเดล 3D CAD ที่ผสานรวมอย่างสมบูรณ์

5. ประเมินสภาพดิน โดยเฉพาะอย่างยิ่ง มองหาดินเหนียวที่มีการนำไฟฟ้าสูงหรือสภาพแวดล้อมที่อิ่มตัวซึ่งทำให้สัญญาณเรดาร์อ่อนลง

ข้อจำกัดของไซต์เป็นตัวกำหนดการเลือกอุปกรณ์อย่างมาก สภาพแวดล้อมทางกายภาพกำหนดข้อจำกัดที่เข้มงวดเกี่ยวกับฮาร์ดแวร์ที่สามารถทำงานได้ภายในขอบเขตของโครงการ การจราจรที่มีปริมาณมากบนทางหลวงระหว่างรัฐทำให้การสำรวจคนเดินเท้าที่เคลื่อนไหวช้าๆ เป็นอันตรายและซับซ้อนในด้านลอจิสติกส์ ความขรุขระของภูมิประเทศมีบทบาทสำคัญ พื้นดินที่ไม่เรียบสูง พืชพรรณหนาแน่น หรือมีคันดินสูงชันจำกัดการใช้ระบบลากจูงยานพาหนะ สภาพแวดล้อมภายในอาคารนำเสนอความท้าทายในตัวเอง การสแกนแผ่นพื้นคอนกรีตภายในอาคารพาณิชย์ที่ใช้งานอยู่ต้องใช้อุปกรณ์ขนาดกะทัดรัดที่สามารถนำทางทางเดินแคบ ประตู และเสาโครงสร้างได้ โดยไม่กระทบต่อการดำเนินงานประจำวัน

ข้อกำหนดที่ส่งมอบจะกำหนดความหนาแน่นของข้อมูลที่จำเป็นและความสามารถในการประมวลผล โครงการขุดเจาะเฉพาะจุดจำนวนมากต้องการเพียงการทาสีบนพื้นดิน ช่างเทคนิคภาคสนามตีความข้อมูลแบบเรียลไทม์และทำเครื่องหมายตำแหน่งสาธารณูปโภคบนพื้นผิวทางกายภาพ การออกแบบโครงสร้างพื้นฐานสมัยใหม่มักต้องการการผสานรวม 3D CAD หรือ BIM ที่ครอบคลุม การส่งมอบขั้นสูงเหล่านี้ต้องการชุดข้อมูลอ้างอิงทางภูมิศาสตร์ที่หนาแน่นซึ่งประมวลผลเป็นพอยต์คลาวด์สามมิติที่แม่นยำ การจับคู่ความสามารถในการส่งออกของอุปกรณ์กับการส่งมอบขั้นสุดท้ายทำให้โครงการประสบความสำเร็จ

GPR แบบพกพา: การใช้งาน ประโยชน์ และข้อจำกัดที่ดีที่สุด

ระบบแบบพกพาแสดงถึงมาตรฐานอุตสาหกรรมสำหรับการตรวจสอบใต้ผิวดินเฉพาะที่ หมวดหมู่นี้ครอบคลุมถึงรถเข็นแบบธรรมดาและอุปกรณ์พกพาขนาดเล็ก โดยทั่วไปสถาปัตยกรรมระบบจะขึ้นอยู่กับการกำหนดค่าเสาอากาศความถี่เดียวหรือสองความถี่ โดยทั่วไปแล้วรถเข็นจะมีเสาอากาศอยู่ในช่วงตั้งแต่ 250 MHz ถึง 1,000 MHz สิ่งนี้จะรักษาสมดุลของความลึกในการเจาะด้วยความละเอียดของเป้าหมาย อุปกรณ์มือถือขนาดเล็กใช้ความถี่ที่สูงกว่ามาก ซึ่งมักจะอยู่ระหว่าง 1000 MHz ถึง 3000 MHz อุปกรณ์พกพาความถี่สูงเหล่านี้ให้ความละเอียดพิเศษสำหรับการสแกนคอนกรีตและการตรวจจับเหล็กเส้น พวกเขาประสบปัญหาข้อจำกัดด้านความลึกที่รุนแรงเมื่อเทียบกับรถเข็นขนาดเต็ม

ความคล่องตัวในการปฏิบัติงานถือเป็นข้อได้เปรียบหลักของ GPR แบบพก พา หน่วยเหล่านี้ช่วยให้สามารถติดตั้งได้อย่างรวดเร็ว คุณสามารถเปลี่ยนจากยานพาหนะขนส่งเป็นการสแกนแบบแอคทีฟได้ภายในสิบนาที ขนาดที่กะทัดรัดช่วยให้มีความคล่องตัวเป็นพิเศษในสภาพแวดล้อมในเมืองที่คับแคบ ทางเท้าที่มีผู้คนหนาแน่น และโรงงานอุตสาหกรรมที่ซับซ้อน ผู้ปฏิบัติงานเพียงคนเดียวสามารถขนส่ง ประกอบ และปรับใช้อุปกรณ์ได้อย่างง่ายดาย คุณไม่จำเป็นต้องมีรถลากจูงแบบพิเศษหรืออุปกรณ์ยกของหนัก ความคล่องตัวนี้ทำให้ระบบแบบพกพาตอบสนองต่อคำขอมาร์กเอาต์ยูทิลิตี้ฉุกเฉินได้เป็นอย่างดี

กลไกของรถเข็นแบบเข็นนั้นอาศัยล้อตัวเข้ารหัสที่กระตุ้นพัลส์เรดาร์ตามระยะทางที่เดินทางมากกว่าเวลา ช่วยให้มั่นใจได้ว่าการรวบรวมข้อมูลมีความสม่ำเสมอ ไม่ว่าผู้ปฏิบัติงานจะเดินเร็วแค่ไหนก็ตาม ความสามารถในการตีความแบบเรียลไทม์ช่วยให้ผู้ปฏิบัติงานตัดสินใจนอกสถานที่ได้ทันที ขณะที่เสาอากาศเคลื่อนผ่านพื้นผิว ชุดควบคุมจะแสดงข้อมูลเวลาเดินทางแบบสองทางเป็นเรดาร์แกรม 2 มิติต่อเนื่อง ช่างเทคนิคผู้ชำนาญจะวิเคราะห์การสะท้อนแบบไฮเปอร์โบลาเหล่านี้ได้ทันที การประมาณความลึกที่แม่นยำจำเป็นต้องมีการสอบเทียบความเร็วคลื่นที่ไซต์งาน ผู้ปฏิบัติงานบรรลุเป้าหมายนี้โดยการจับคู่รูปร่างไฮเปอร์โบลากับค่าคงที่ไดอิเล็กตริกที่ทราบ หรือโดยการสอบเทียบกับเป้าหมายที่ทราบความลึก การสอบเทียบความเร็วทันทีนี้ช่วยให้ช่างเทคนิคสามารถอ่านค่าความลึกที่แม่นยำสำหรับการกำหนดจุดไซต์งานก่อนเริ่มการขุดค้น

แม้จะมีความสามารถรอบด้าน อุปกรณ์พกพาก็มีข้อจำกัดโดยธรรมชาติเมื่อนำไปใช้กับการทำแผนที่ขนาดใหญ่ การสร้างแผนที่ 3 มิติด้วยอุปกรณ์แบบพกพาช่องเดียวต้องใช้การสแกนตารางแบบแมนนวลที่ต้องใช้แรงงานมาก ผู้ปฏิบัติงานจะต้องวางเส้นตารางตั้งฉากและเข็นรถเข็นไปตามแต่ละจุดตัดอย่างแม่นยำ การเข็นรถเข็นไปในพื้นที่ขรุขระเป็นเวลาแปดชั่วโมงจะทำให้ผู้ปฏิบัติงานเกิดความเครียดอย่างมาก นอกจากนี้ วิธีการนี้ยังมีความเสี่ยงอย่างมากต่อการเกิดนามแฝงเชิงพื้นที่ หากระยะห่างระหว่างเส้นตารางเกินขนาดของเป้าหมายใต้พื้นผิว สาธารณูปโภคหรือช่องว่างอาจตกอยู่ระหว่างเส้นทางการสแกนได้ง่าย พวกเขายังคงตรวจไม่พบอย่างสมบูรณ์ การแก้ไขกริดด้วยตนเองนั้นช้าโดยธรรมชาติและมีแนวโน้มที่จะเกิดข้อผิดพลาดจากมนุษย์ในพื้นที่ขนาดใหญ่

ระบบอาร์เรย์ GPR: การทำแผนที่ 3 มิติความเร็วสูงสำหรับการสำรวจขนาดใหญ่

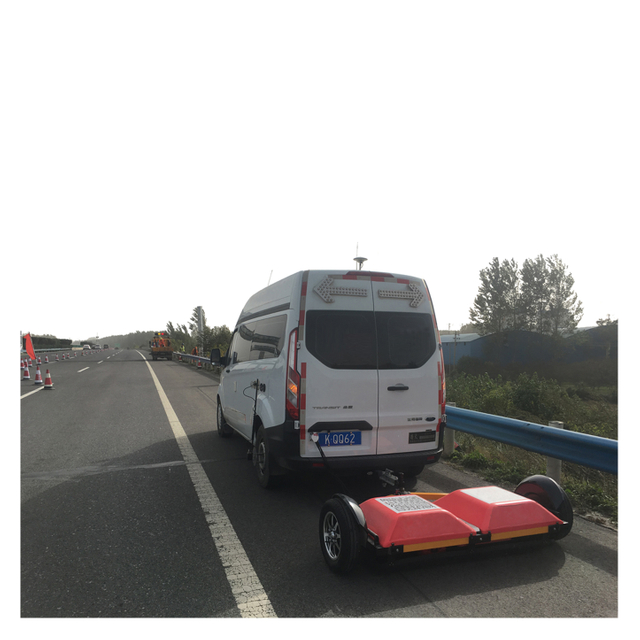

ระบบ อาร์เรย์ gpr แสดงถึงการก้าวกระโดดครั้งใหญ่ในเทคโนโลยีการรับข้อมูลใต้พื้นผิว ระบบเหล่านี้ใช้สถาปัตยกรรมหลายช่องทางที่ลากจูงยานพาหนะ แทนที่จะใช้เสาอากาศเพียงอันเดียว อาเรย์จะบรรจุองค์ประกอบเสาอากาศที่มีระยะห่างใกล้เคียงกันหลายสิบชิ้นภายในตัวเครื่องที่แข็งแกร่งเพียงอันเดียว การกำหนดค่าเหล่านี้มักใช้เทคโนโลยีคลื่นความถี่ต่อเนื่อง (SFCW) แบบก้าว แทนที่จะปล่อยสัญญาณพัลส์กว้างเพียงตัวเดียว SFCW จะกวาดผ่านช่วงความถี่ที่หลากหลายอย่างต่อเนื่อง อาร์เรย์จะส่งสัญญาณเหล่านี้ผ่านรอยเท้าทางกายภาพที่กว้าง โดยจะรวบรวมข้อมูลใต้ผิวดินจำนวนมหาศาลพร้อมกัน สถาปัตยกรรมนี้แปลงการรวบรวมข้อมูลจากกระบวนการเชิงเส้นเป็นวิธีการได้มาที่ครอบคลุมและกว้างไกล

การได้มาซึ่งข้อมูลความเร็วสูงจะเปลี่ยนวิธีการสำรวจโครงการโครงสร้างพื้นฐานขนาดใหญ่โดยพื้นฐาน ระบบอาร์เรย์สามารถใช้งานได้ที่ความเร็วทางหลวงมาตรฐาน ความสามารถนี้ช่วยลดความจำเป็นในการปิดช่องทางเดินรถที่กว้างขวาง สิ่งกีดขวางบนถนน และมาตรการควบคุมการจราจรที่หนาแน่น การสำรวจทางหลวงระหว่างรัฐหรือรันเวย์สนามบินที่กว้างขวางซึ่งมีความยาวหลายไมล์จะใช้เวลาหลายชั่วโมงแทนที่จะเป็นสัปดาห์ การลดการหยุดชะงักของการจราจรจะช่วยเพิ่มความปลอดภัยให้กับทั้งทีมงานสำรวจและประชาชนทั่วไปได้อย่างมาก ความสามารถในการรวบรวมข้อมูลตามความเร็วของการจราจรทำให้เกิดความได้เปรียบในการดำเนินงานอย่างมากสำหรับแผนกขนส่งและบริษัทวิศวกรรมขนาดใหญ่

ความหนาแน่นของข้อมูล 3D ที่แท้จริงแยกระบบอาเรย์ออกจากอุปกรณ์พกพาแบบดั้งเดิม เนื่องจากองค์ประกอบเสาอากาศอยู่ห่างกันเพียงไม่กี่เซนติเมตร ระบบจึงจับภาพแนว 3D ที่มีความละเอียดสูงอย่างต่อเนื่องในการส่งผ่านครั้งเดียว การรวบรวมข้อมูลที่มีความหนาแน่นสูงนี้ช่วยลดความเสี่ยงในการกำหนดนามแฝงเชิงพื้นที่ที่เกี่ยวข้องกับการสแกนตารางด้วยตนเอง ชุดข้อมูลที่ได้จะให้ความละเอียดด้านข้างและแนวตั้งที่เหนือกว่า นักวิเคราะห์สามารถแบ่งปริมาณข้อมูล 3 มิติตามช่วงความลึกที่กำหนดได้ สิ่งนี้เผยให้เห็นเครือข่ายสาธารณูปโภคที่ซับซ้อน ความผิดปกติของโครงสร้าง และความแปรผันทางธรณีวิทยาที่มีความชัดเจนอย่างที่ไม่เคยมีมาก่อน เพื่อให้บรรลุเป้าหมายนี้ อาร์เรย์ต้องอาศัยการวางตำแหน่งที่ต่ำกว่าเซนติเมตรเป็นอย่างมาก โดยจะรวมเข้ากับเครือข่าย RTK GPS หรือสถานีรวมหุ่นยนต์โดยตรงเพื่ออ้างอิงทางภูมิศาสตร์ทุกพัลส์เรดาร์

ระบบอาร์เรย์มีข้อจำกัดโดยธรรมชาติที่แตกต่างกัน รอยเท้าทางกายภาพขนาดใหญ่จำเป็นต้องมีการเข้าถึงด้วยยานพาหนะและเส้นทางที่ชัดเจนและไม่มีสิ่งกีดขวาง พวกเขาไม่สามารถสำรวจพื้นที่ในเมืองที่มีพื้นที่จำกัดมาก ทางเดินเท้าแคบๆ หรือภายในอาคารได้ โครงสร้างที่แข็งแรงของอาเรย์ต้องใช้พื้นผิวที่ค่อนข้างเรียบเพื่อรักษาการเชื่อมต่อกราวด์ที่เหมาะสม ภูมิประเทศที่ไม่เรียบมาก ร่องลึก หรือพืชพรรณหนาทึบจะทำให้คุณภาพของข้อมูลลดลงอย่างมากหรือสร้างความเสียหายทางกายภาพให้กับอุปกรณ์ ระบบเหล่านี้สร้างขึ้นโดยเฉพาะสำหรับสภาพแวดล้อมแบบเปิดและเข้าถึงได้ พวกเขาต้องดิ้นรนในสภาพภูมิประเทศที่จำกัดหรือขรุขระ

ระบบอาร์เรย์ GPR กับ GPR แบบพกพา: ความแตกต่างที่สำคัญ

ความเร็วการรับข้อมูลและพื้นที่ครอบคลุม

อัตราการรวบรวมแตกต่างกันอย่างมากระหว่างวิธีการทั้งสอง โดยทั่วไปอุปกรณ์พกพาที่มีความเร็วในการเดินจะครอบคลุมการสแกนเชิงเส้นประมาณ 2 ถึง 3 ไมล์ต่อวัน สิ่งนี้ถือว่ามีสภาวะที่เหมาะสมและมีสิ่งกีดขวางพื้นผิวน้อยที่สุด การก้าวช้าๆ นี้ทำงานได้อย่างสมบูรณ์แบบสำหรับเส้นทางร่องลึกที่มีการแปลเป็นภาษาท้องถิ่นหรือเครื่องหมายทางแยก ในทางตรงกันข้าม ระบบอาเรย์ที่ติดตั้งบนยานพาหนะจะรวบรวมข้อมูลด้วยความเร็วเกิน 50 ไมล์ต่อชั่วโมง ผู้ปฏิบัติงานสามารถสำรวจระยะทางหลายร้อยเลนได้ในการใช้งานครั้งเดียว

ความเร็วการรวบรวมที่แตกต่างกันอย่างมากนี้ส่งผลกระทบโดยตรงต่อไทม์ไลน์ของโครงการ สำหรับการทำแผนที่สาธารณูปโภคขนาดใหญ่ทั่วทั้งฐานทัพทหารที่แผ่ขยายออกไป หรือการตรวจสอบดาดฟ้าสะพานที่ครอบคลุมทั่วทั้งเครือข่ายทางหลวง การสแกนด้วยตนเองทำให้เกิดความล่าช้าที่ยอมรับไม่ได้ ระบบอาเรย์จะบีบอัดขั้นตอนการรับข้อมูล ทีมวิศวกรดำเนินการออกแบบและวิเคราะห์ตั้งแต่เนิ่นๆ มากในวงจรชีวิตของโครงการ การระดมชุดลากจูงยานพาหนะสำหรับการสำรวจลานจอดรถขนาดสี่เอเคอร์ยังคงไม่มีประสิทธิภาพและไม่จำเป็นมากนัก

ความละเอียด ความลึก และการตรวจจับเป้าหมาย

ตัวเลือกความถี่ของเสาอากาศจะกำหนดการแลกเปลี่ยนขั้นพื้นฐานระหว่างความลึกของการเจาะและความละเอียดเชิงพื้นที่ ความถี่ที่ต่ำกว่าจะเจาะลึกเข้าไปในโลกแต่ขาดความละเอียดในการตรวจจับเป้าหมายขนาดเล็ก ความถี่ที่สูงกว่าจะให้ความละเอียดที่คมชัดสำหรับเป้าหมายที่ตื้นแต่จะเบาลงอย่างรวดเร็วในดิน โซนเฟรสกำหนดว่ารอยเท้าเรดาร์จะขยายเมื่อสัญญาณเดินทางลึกขึ้น ซึ่งลดความละเอียดที่ความลึกลงตามธรรมชาติ โดยทั่วไประบบแบบพกพาจะบังคับให้ผู้ปฏิบัติงานเลือกความถี่เดียวสำหรับการสำรวจ อีกทางหนึ่งคือดำเนินการหลายรอบด้วยเสาอากาศที่แตกต่างกันเพื่อบันทึกข้อมูลทั้งแบบตื้นและลึก

ระบบอาร์เรย์เอาชนะข้อจำกัดนี้โดยการใช้หลายความถี่หรือเทคโนโลยีสเต็ปความถี่พร้อมกัน อาร์เรย์จะแมปทั้งเครือข่ายเหล็กเส้นแบบตื้นและแหล่งจ่ายไฟหลักแบบลึกในการผ่านครั้งเดียว โดยไม่กระทบต่อความละเอียดที่ความลึกทั้งสองแบบ ทั้งสองระบบต้องการการสอบเทียบความเร็วที่แม่นยำเพื่อให้แน่ใจว่าการวัดความลึกแม่นยำ อาร์เรย์มักจะเก็บข้อมูลที่ทับซ้อนกันเพียงพอเพื่อให้ซอฟต์แวร์ประมวลผลสามารถคำนวณความเร็วคลื่นในสภาพดินที่แตกต่างกันได้โดยอัตโนมัติ ระบบแบบพกพาต้องพึ่งพาการปรับไฮเปอร์โบลาแบบแมนนวลของผู้ปฏิบัติงานในภาคสนามเป็นอย่างมาก

ความคล่องตัวและการเข้าถึงไซต์

รอยเท้าทางกายภาพของอุปกรณ์เป็นตัวกำหนดตำแหน่งที่จะปรับใช้ได้ ระบบรถเข็นมีความเป็นเลิศในเขตทางเท้า ทางเท้าแคบ และภายในอาคาร คุณสามารถยกมันขึ้นเหนือขอบถนน เคลื่อนตัวไปรอบๆ รถที่จอดอยู่ และดันมันผ่านประตูเชิงพาณิชย์มาตรฐานได้ ความคล่องตัวในระดับสูงนี้ทำให้เป็นสิ่งที่ขาดไม่ได้ในการค้นหาตำแหน่งสาธารณูปโภคในเมืองและการสแกนคอนกรีตเชิงโครงสร้าง

โลจิสติกส์การปรับใช้สำหรับระบบอาเรย์มีความซับซ้อนมากขึ้นอย่างมาก ระบบเหล่านี้จำเป็นต้องมีการตั้งค่าการลากจูงโดยเฉพาะ ซึ่งเกี่ยวข้องกับการผูกปมที่ปรับแต่งได้ ฮาร์ดแวร์สำหรับติดตั้งแบบพิเศษ และการปรับเปลี่ยนระบบกันสะเทือนสำหรับงานหนักในรถลากจูง คุณไม่สามารถขนส่งพวกมันไว้ท้ายรถซีดานมาตรฐานได้ ข้อกำหนดของยานพาหนะจำกัดการใช้งานอาร์เรย์เฉพาะในพื้นที่ที่มีถนนที่กำหนดไว้หรือพื้นผิวที่มีระดับสูง หากโปรเจ็กต์จำเป็นต้องมีการสแกนด้านหลังอาคาร ข้ามแนวภูมิทัศน์ หรือภายในสถานที่ ระบบอาเรย์จะไม่เหมาะสมโดยสิ้นเชิง

ต้นทุนอุปกรณ์ GPR การปรับใช้ และการประมวลผลข้อมูล

โลจิสติกส์ฮาร์ดแวร์และการปรับใช้ภาคสนาม

การประเมินการซื้อฮาร์ดแวร์จำเป็นต้องวิเคราะห์ขนาดของการใช้งานเทียบกับประสิทธิภาพการดำเนินงานในระยะยาว หน่วยพกพามาตรฐานแสดงถึงระดับอุปกรณ์ที่เข้าถึงได้ง่าย สถาปัตยกรรมที่ได้รับการปรับปรุงช่วยให้องค์กรสามารถจัดเตรียมทีมงานภาคสนามหลายคนพร้อมกันได้ สิ่งนี้จะเพิ่มความครอบคลุมทางภูมิศาสตร์ให้สูงสุดสำหรับการดำเนินการจัดส่งรายวันที่แปลเป็นภาษาท้องถิ่น ระบบอาเรย์แบบหลายช่องสัญญาณต้องการการจัดสรรทรัพยากรระดับพรีเมียม ความซับซ้อนของการวางเสาอากาศหลายสิบเสา การบูรณาการระบบกำหนดตำแหน่งความเร็วสูง และการซิงโครไนซ์กระแสข้อมูลขนาดใหญ่ จำเป็นต้องมีความมุ่งมั่นอย่างมากในด้านทรัพยากรด้านลอจิสติกส์

องค์กรต้องประเมินการใช้งานโดยพิจารณาจากการประหยัดแรงงานและประสิทธิภาพของภาคสนามอย่างเคร่งครัด การจัดสรรอุปกรณ์เริ่มต้นจำนวนมากสำหรับระบบอาเรย์จะถูกชดเชยด้วยการลดชั่วโมงภาคสนามที่จำเป็นสำหรับโครงการขนาดใหญ่ลงอย่างมาก การสำรวจทางหลวงที่อาจต้องใช้ลูกเรือสี่คนทำงานเป็นเวลาสามสัปดาห์ด้วยรถเข็นสามารถดำเนินการให้เสร็จสิ้นโดยลูกเรือสองคนในคืนเดียวโดยใช้ชุดลากจูงยานพาหนะ สำหรับบริษัทวิศวกรรมที่ชนะสัญญาโครงสร้างพื้นฐานขนาดใหญ่อย่างต่อเนื่อง การลดแรงงานภาคสนามลงอย่างมากนี้ทำให้การจัดสรรฮาร์ดแวร์เป็นไปอย่างสมเหตุสมผล

ข้อกำหนดในการประมวลผลข้อมูลและซอฟต์แวร์

ขั้นตอนการปฏิบัติงานแตกต่างไปอย่างมากหลังจากรวบรวมข้อมูลแล้ว เวิร์กโฟลว์แบบพกพามุ่งเน้นไปที่การตีความแบบเรียลไทม์เป็นอย่างมาก สำหรับการระบุตำแหน่งยูทิลิตี้มาตรฐาน ความต้องการหลังการประมวลผลมีเพียงเล็กน้อยหรือไม่มีเลยเลย ช่างเทคนิคทำเครื่องหมายภาคพื้นดิน สร้างรายงานภาคสนามขั้นพื้นฐาน และงานก็เสร็จสมบูรณ์ ขั้นตอนการทำงานที่มีประสิทธิภาพนี้ต้องการการสนับสนุนจากสำนักงานเพียงเล็กน้อย ทีมงานภาคสนามเคลื่อนตัวอย่างรวดเร็วจากที่หนึ่งไปยังอีกที่หนึ่ง

เวิร์กโฟลว์ของระบบอาเรย์ทำงานในกระบวนทัศน์ที่แตกต่างไปจากเดิมอย่างสิ้นเชิง ระบบเหล่านี้สร้างข้อมูลดิบจำนวนมหาศาลที่ไม่สามารถตีความได้ทั้งหมดในแบบเรียลไทม์ สิ่งนี้จำเป็นต้องมีซอฟต์แวร์ประมวลผล 3D ขั้นสูงและฮาร์ดแวร์คอมพิวเตอร์ประสิทธิภาพสูง ขั้นตอนการทำงานเปลี่ยนจากแรงงานภาคสนามเป็นการวิเคราะห์ข้อมูลในสำนักงาน นักธรณีฟิสิกส์หรือนักวิเคราะห์ข้อมูลที่ได้รับการฝึกอบรมจะต้องดำเนินการตามลำดับการประมวลผลที่เข้มงวด ซึ่งรวมถึงการแก้ไขเวลาเป็นศูนย์ การลบพื้นหลัง การกรองแบนด์พาส การย้าย และการแปลงความลึกของเวลา พวกเขากรอง โยกย้าย และตีความคลาวด์พอยต์ 3 มิติเพื่อแยกการส่งมอบ CAD หรือ BIM ที่ดำเนินการได้ องค์กรที่ใช้งานอาร์เรย์จะต้องจัดสรรทรัพยากรที่สำคัญให้กับลิขสิทธิ์ซอฟต์แวร์ การจัดเก็บข้อมูล และบุคลากรเฉพาะทาง

ความท้าทายในการปรับใช้ GPR ทั่วไปและวิธีจัดการ

การใช้อุปกรณ์ธรณีฟิสิกส์ขั้นสูงจะทำให้เกิดความเสี่ยงในการใช้งานเฉพาะที่คุณต้องจัดการในเชิงรุก

• ช่องว่างทักษะของผู้ปฏิบัติงาน: การเปลี่ยนจากการตีความการสะท้อนไฮเปอร์โบลิก 2 มิติบนหน้าจอแบบพกพาไปเป็นการประมวลผลพอยต์คลาวด์อาเรย์ 3 มิติที่ซับซ้อนจำเป็นต้องมีการฝึกอบรมธรณีฟิสิกส์เฉพาะทาง ช่างเทคนิคภาคสนามที่เชี่ยวชาญด้านการตลาดแบบรถเข็นอาจประสบปัญหากับการโยกย้ายซอฟต์แวร์ขั้นสูงและการวิเคราะห์ชิ้น ลงทุนอย่างมากในโครงการฝึกอบรมที่ผู้ขายจัดหาให้ จ้างนักวิเคราะห์ข้อมูลในสำนักงานโดยเฉพาะเพื่อจัดการขั้นตอนการประมวลผลที่ซับซ้อน

• ข้อจำกัดด้านสิ่งแวดล้อม: ทั้งสองระบบถูกผูกมัดโดยกฎฟิสิกส์อย่างเคร่งครัด ดินที่มีการนำไฟฟ้าสูง เช่น ดินเหนียวหนักอิ่มตัว จะลดทอนสัญญาณเรดาร์อย่างรวดเร็ว ส่งผลให้ทั้งระบบแบบพกพาและระบบอาเรย์ไม่มีประสิทธิภาพในระดับความลึก ดำเนินการทดสอบการนำไฟฟ้าของดินหรือตรวจสอบแผนที่ทางธรณีวิทยาก่อนที่จะปรับใช้ระบบอาร์เรย์ที่มีราคาแพง เสริมการสำรวจด้วยเรดาร์ด้วยเครื่องระบุตำแหน่งแม่เหล็กไฟฟ้าเสมอเพื่อให้แน่ใจว่าการตรวจจับสาธารณูปโภคครอบคลุมในสภาพดินที่ไม่ดี

• ข้อมูลโอเวอร์โหลด: ระบบอาร์เรย์หลายช่องสัญญาณสร้างขนาดไฟล์ขนาดใหญ่ โดยมักจะสะสมหลายร้อยกิกะไบต์ในกะเดียว ข้อมูลปริมาณนี้สามารถครอบงำโครงสร้างพื้นฐานด้านไอทีมาตรฐานได้อย่างง่ายดาย ทำให้เกิดปัญหาคอขวดอย่างรุนแรงในการถ่ายโอนและการจัดเก็บข้อมูล สร้างโปรโตคอลการจัดการข้อมูลที่แข็งแกร่งก่อนการใช้งาน ใช้ไดรฟ์โซลิดสเตตความเร็วสูงสำหรับการถ่ายโอนภาคสนาม ใช้โซลูชันการจัดเก็บข้อมูลที่เชื่อมต่อกับเครือข่ายที่ปลอดภัย ตรวจสอบให้แน่ใจว่าเวิร์กสเตชันในสำนักงานมี RAM และพลังการประมวลผลที่จำเป็นเพื่อรองรับปริมาณข้อมูล 3D จำนวนมาก

บทสรุป

• ตรวจสอบข้อมูลโปรเจ็กต์ในอดีตของคุณเพื่อกำหนดเปอร์เซ็นต์ที่แน่นอนของงานการทำแผนที่ขนาดใหญ่เทียบกับมาร์กเอาต์ยูทิลิตี้ที่แปลเป็นภาษาท้องถิ่น

• ประเมินโครงสร้างพื้นฐานด้านไอทีภายในปัจจุบันของคุณเพื่อยืนยันว่าสามารถรองรับข้อกำหนดด้านการจัดเก็บและการประมวลผลข้อมูล 3 มิติขนาดใหญ่ได้

• ขอการสาธิตภาคสนามอย่างครอบคลุมของทั้งสองระบบบนไซต์ทดสอบที่รู้จัก เพื่อเปรียบเทียบเอาต์พุตข้อมูลและความซับซ้อนของเวิร์กโฟลว์โดยตรง

• พัฒนากลยุทธ์การปรับใช้แบบไฮบริดโดยใช้ระบบอาร์เรย์สำหรับการแมประดับมหภาคและหน่วยแบบพกพาสำหรับการตรวจสอบความผิดปกติเฉพาะที่

สำหรับองค์กรที่ประเมินอุปกรณ์ทดสอบและสำรวจระดับมืออาชีพสำหรับโครงการโครงสร้างพื้นฐาน TBT มอบโซลูชันอุปกรณ์ที่ออกแบบมาเพื่อรองรับการใช้งานด้านวิศวกรรมและการทดสอบที่หลากหลาย ด้วยประสบการณ์ในการให้บริการโครงสร้างพื้นฐานและโครงการด้านวิศวกรรม TBT สามารถช่วยลูกค้าประเมินโซลูชันอุปกรณ์ที่เหมาะสมโดยอิงตามข้อกำหนดการทดสอบเฉพาะ สภาพแวดล้อมของโครงการ และความต้องการในการปฏิบัติงาน

คำถามที่พบบ่อย

ถาม: GPR แบบพกพาสามารถเข้าถึงความลึกสูงสุดได้เท่าใดเมื่อเปรียบเทียบกับระบบอาร์เรย์ GPR

ตอบ: ความลึกสูงสุดขึ้นอยู่กับการนำไฟฟ้าของดินและความถี่ของเสาอากาศทั้งหมด เสาอากาศแบบพกพาที่มีความถี่ต่ำกว่าสามารถเจาะลึกได้ถึง 15 ฟุตในดินที่มีความต้านทานและเหมาะสม ระบบอาร์เรย์ที่ใช้เทคโนโลยีความถี่แบบขั้นทำให้สามารถเจาะทะลุได้ใกล้เคียงหรือลึกกว่าเล็กน้อย ขณะเดียวกันก็รักษาความละเอียดสูงสำหรับเป้าหมายที่ตื้น ทั้งสองระบบล้มเหลวที่ระดับความลึกตื้นในดินเหนียวที่มีความนำไฟฟ้าสูง

ถาม: ระบบเรดาร์เจาะภาคพื้นดินขนาดเล็กแบบมือถือมีช่วงที่มีประสิทธิภาพเท่าใด

ตอบ: ระบบมือถือขนาดเล็กใช้ความถี่ที่สูงมาก โดยทั่วไปจะอยู่ระหว่าง 1000 MHz ถึง 3000 MHz เนื่องจากสัญญาณความถี่สูงลดทอนลงอย่างรวดเร็ว โดยทั่วไปช่วงความลึกที่มีประสิทธิภาพจึงถูกจำกัดอยู่ที่ 12 ถึง 24 นิ้ว ออกแบบมาโดยเฉพาะสำหรับการสแกนแผ่นพื้นคอนกรีตที่มีความละเอียดสูงเพื่อค้นหาเหล็กเส้น สายไฟแรงดึง และท่อร้อยสายตื้น

ถาม: ระบบอาร์เรย์ GPR สามารถใช้สำหรับการค้นหายูทิลิตี้มาตรฐานได้หรือไม่

ตอบ: ใช่ ระบบอาเรย์เหมาะอย่างยิ่งสำหรับการทำแผนที่เครือข่ายยูทิลิตี้ อย่างไรก็ตาม สิ่งเหล่านี้ไม่มีประสิทธิภาพอย่างมากสำหรับมาร์กเอาต์ยูทิลิตีแบบจุดเดียวแบบธรรมดา อาร์เรย์ถูกใช้อย่างดีที่สุดเมื่อจำเป็นต้องมีแผนที่ 3 มิติที่ครอบคลุมของสาธารณูปโภคใต้ผิวดินทั้งหมดทั่วทั้งพื้นที่ขนาดใหญ่สำหรับการออกแบบทางวิศวกรรม แทนที่จะทำเครื่องหมายเส้นร่องลึกเส้นเดียว

ถาม: การรวบรวมข้อมูลด้วยอาร์เรย์ GPR ที่ติดตั้งในยานพาหนะทำได้เร็วแค่ไหน

ตอบ: อาเรย์ที่ติดตั้งในยานพาหนะจะรวบรวมข้อมูลได้เร็วกว่ารถเข็นแบบทวีคูณ ผู้ดำเนินการเดินถนนอาจครอบคลุมระยะทาง 2 ถึง 3 ไมล์เชิงเส้นในหนึ่งวันเต็ม อาร์เรย์ที่ลากอยู่ด้านหลังยานพาหนะจะรวบรวมข้อมูล 3 มิติหนาแน่นที่ความเร็วทางหลวง ครอบคลุมระยะทาง 50 ถึง 100 เลนได้อย่างง่ายดายในกะเดียวโดยไม่ต้องปิดเลน

ถาม: ฉันต้องใช้ซอฟต์แวร์พิเศษเพื่อประมวลผลข้อมูลอาร์เรย์ GPR หรือไม่

ก. ใช่. ต่างจากอุปกรณ์แบบพกพาที่ช่วยให้สามารถตีความ 2D แบบเรียลไทม์บนหน้าจอ ระบบอาเรย์จะสร้างข้อมูล 3D ปริมาณมหาศาล คุณต้องใช้ซอฟต์แวร์ประมวลผลธรณีฟิสิกส์เฉพาะทาง เฉพาะผู้จำหน่าย หรือขั้นสูงเพื่อกรอง ย้าย และตีความข้อมูลเป็นพอยต์คลาวด์ 3 มิติหรือแบบจำลอง CAD ที่ดำเนินการได้

ถาม: ระบบ GPR แบบพกพาสามารถสร้างแผนที่ 3 มิติได้หรือไม่

ตอบ: ได้ ระบบแบบพกพาสามารถสร้างแผนที่ 3 มิติได้ แต่กระบวนการนี้ต้องใช้แรงงานมาก ผู้ปฏิบัติงานจะต้องดันรถเข็นด้วยตนเองเหนือตารางตั้งฉากที่มีระยะห่างอย่างแน่นหนา จากนั้นซอฟต์แวร์จะแทรกส่วน 2D เหล่านี้ลงในไดรฟ์ข้อมูล 3D วิธีการแบบแมนนวลนี้ช้าและมีความเสี่ยงสูงที่จะพลาดเป้าหมาย

ถาม: ชนิดของดินและความเร็วคลื่นส่งผลต่อประสิทธิภาพของระบบ GPR ทั้งสองระบบอย่างไร

ตอบ: ทั้งสองระบบอาศัยคลื่นแม่เหล็กไฟฟ้า ทำให้มีความไวต่อสภาพดินสูง ดินนำไฟฟ้าเช่นดินเหนียวเปียกดูดซับสัญญาณเรดาร์ ซึ่งจำกัดการเจาะลึกอย่างรุนแรง การวัดความลึกที่แม่นยำในระบบใดระบบหนึ่งจำเป็นต้องมีการสอบเทียบความเร็วคลื่นที่แม่นยำเพื่อพิจารณาคุณสมบัติไดอิเล็กตริกจำเพาะของดินในบริเวณนั้น
