การทดสอบการทำงานของ Profiler พื้นผิวถนนทางเท้าบนทางเท้า

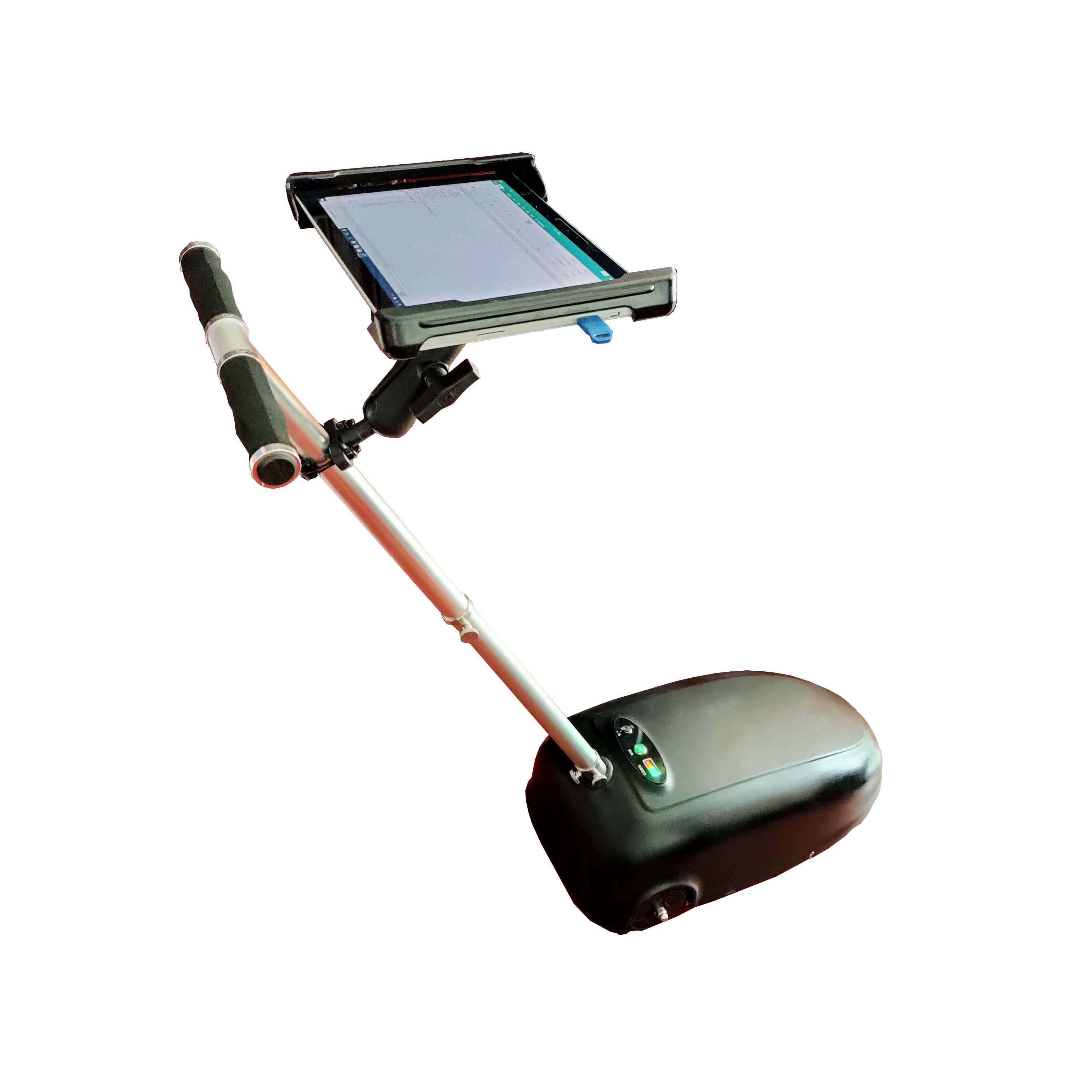

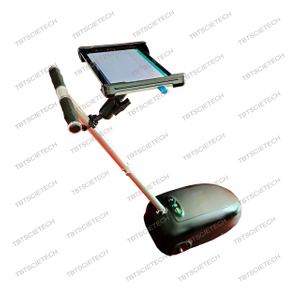

การทดสอบการทำงานของ Profiler พื้นผิวถนนทางเท้าบนทางเท้าเป็น Walking Profilometer ที่มีความแม่นยำสูง   ติดตั้งเซ็นเซอร์เชิงมุมและแท็บเล็ตนำเข้า ซึ่งสามารถวัดโปรไฟล์ตามยาวของทางเท้าได้ในระหว่างที่ผู้ปฏิบัติงานเดินดันด้วยความเร็วปกติสูงสุด 3 กม./ชม. จากนั้นสร้างเอาต์พุตเช่น IRI และ SMTD   ผ่านการคำนวณแบบจำลองทางคณิตศาสตร์

สามารถใช้กันอย่างแพร่หลายในการตรวจสอบคุณภาพของทางเท้า ทางเท้า อุโมงค์ รันเวย์สนามบิน และแผ่นพื้นอาคาร   หรือเป็นเครื่องมืออ้างอิงสำหรับการสอบเทียบและประเมินโปรไฟล์ความเร็วสูงประเภทยานพาหนะ

มาตรฐานที่เกี่ยวข้อง:

เจทีจีอี 60-2008, เจทีจี  F80-2017, ASTM E2133

คุณสมบัติหลัก:

แบบพกพาในขนาดที่เล็ก, ใช้งานง่าย

ผลลัพธ์แบบเรียลไทม์ของ IRI  และดัชนี MPD และเส้นโค้ง  จะแสดงบนหน้าจอแท็บเล็ตซึ่ง  สามารถพิมพ์ได้  บนเว็บไซต์ทันที

ตรวจจับระบบเชื่อมต่อกับแท็บเล็ตด้วย Wi-Fi

การได้มาซึ่งข้อมูล &  ดำเนินการประมวลผล  โดยแท็บเล็ต

เมื่อเปรียบเทียบกับเครื่องสร้างโปรไฟล์แบบเลเซอร์ที่ติดตั้งบนยานพาหนะ ความเร็วในการตรวจจับเครื่องโปรไฟล์แบบเดินนี้จะช้ากว่า แต่ความแม่นยำในการตรวจจับจะสูงกว่า

1, การตรวจจับและส่งออกรายการ:

ความหยาบระดับนานาชาติ  ดัชนี (IRI)

ค่าเบี่ยงเบนมาตรฐานของความหยาบ  (ส)

เซ็นเซอร์วัดความลึกของพื้นผิว (SMTD)  (ตัวเลือก MPD)

ดัชนีคุณภาพการขับขี่ (RQI)

ความเร็วในการตรวจสอบ ระยะทาง และความชันของโปรไฟล์ตามยาวสำหรับผิวทาง

2 ข้อมูลจำเพาะ

1,  รถตรวจจับ  ด้วยการผลักดัน  คัน  & โครงยึดแท็บเล็ต

2,  แท็บเล็ต  ด้วยซอฟต์แวร์ Windows 7  (ไม่จำเป็น ไม่รวมอยู่ในใบเสนอราคา)

3,  ซอฟต์แวร์ตรวจสอบ  ซีดี  พร้อมคู่มือ

4 แพลตฟอร์มการสอบเทียบ

5 เครื่องพิมพ์แบบพกพา

6 กล่องบรรจุ

รายการส่วนประกอบที่นำเข้า:

เลเซอร์เซนเซอร์: ผลิตในเบลารุส ยี่ห้อ: Riftek
การรับรองข้อมูลอุ้ยบัตรประจำตำแหน่ง: ผลิตในประเทศสหรัฐอเมริกา ยี่ห้อ:  มช
เซ็นเซอร์มุม: Mเข้ามา Uไนเต็ดสหรัฐอเมริกา, ยี่ห้อ: MEAS
แท็บเล็ตพีซี: ผลิตในประเทศสหรัฐอเมริกา ยี่ห้อ: Microsoft Surface
