Profiler พื้นผิวถนน (RSP)

ความขรุขระของทางเท้าเป็นปัจจัยหลักของการโหลดแบบไดนามิกซึ่งจากการเคลื่อนที่ของยานพาหนะสามารถเร่งการเสื่อมสภาพของทางเท้าเช่นเดียวกับการสึกหรอของยานพาหนะ โดยการใช้ RSP ความขรุขระของทางเท้าสามารถพิจารณาได้ว่าเป็น IRI

รุ่น：
ซีรี่ส์ TBTPQL
ยี่ห้อ：
TBTSCIETECH

สถานะห้องว่าง:



สอบถาม

คำอธิบาย

TBTPQL ที่มีโมดูลที่แตกต่างกันสามารถใช้ในการวัดพารามิเตอร์อื่น ๆ ของทางเท้าเช่น SMTD/MPD, RUT ฯลฯ ซึ่งรุ่น TBTPQL-A/C/D ของเราสามารถทำได้

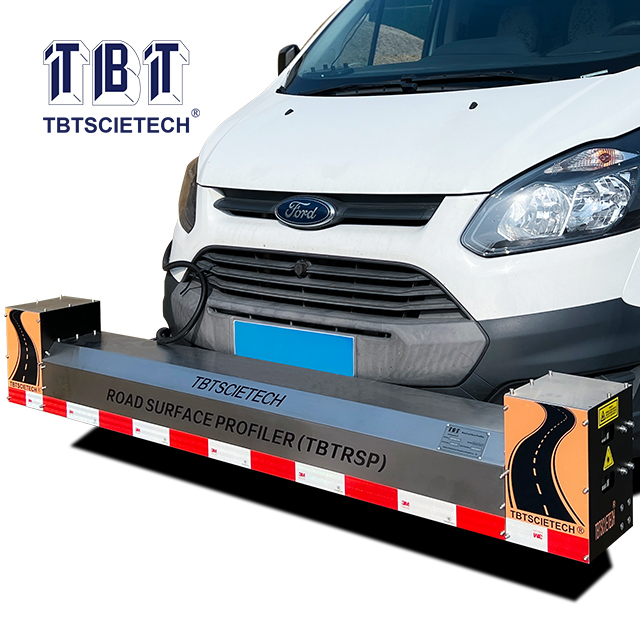

TBTPQL Series Profiler Surface (RSP) ใช้เซ็นเซอร์เลเซอร์และการรวมตัวกันแบบเร่งความเร็วในการวัดโปรไฟล์ตามยาว เป็นเวลาจริงอุปกรณ์วัดอย่างต่อเนื่องสำหรับการรวบรวมข้อมูลสภาพทางเท้า

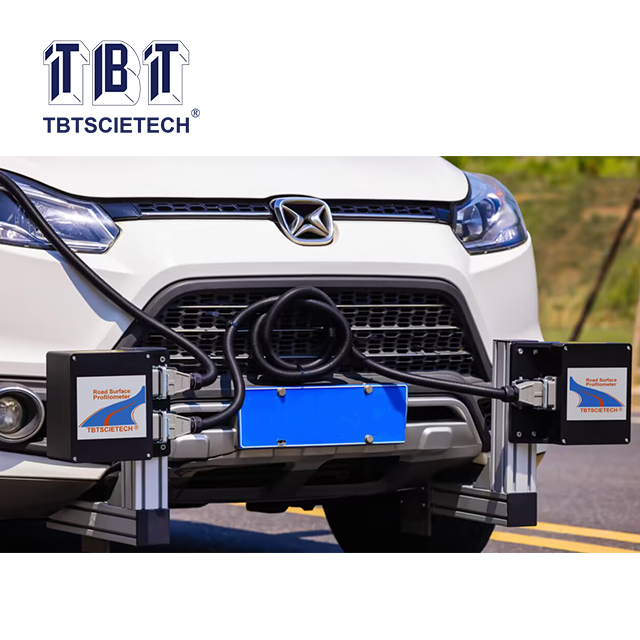

เป็นอุปกรณ์วัดอย่างต่อเนื่องแบบเรียลไทม์ซึ่งติดตั้งที่ด้านหน้าของยานพาหนะติดตั้งและใช้งานได้ง่าย

TBTPQL Series Profiler (RSP) สามารถติดตั้งพร้อมกับอุปกรณ์เพื่อตระหนักถึงการวัดความเสียหายของถนนเช่นการตรวจจับรอยแตก (LCMS)

เครื่องนี้ใช้กันอย่างแพร่หลายในการตรวจสอบคุณภาพของทางหลวงทางเท้าทางเดินสนามบินเป็นต้น

นอกจาก IRI แล้ว RSP ที่มีโมดูลที่แตกต่างกันสามารถใช้ในการวัดพารามิเตอร์อื่น ๆ ของทางเท้าเช่น SMTD/MPD, RUT ฯลฯ ซึ่งรุ่น TBTPQL-A/C/D ของเราสามารถทำได้

คุณสมบัติ

1. ระบบแบบแยกส่วนง่ายต่อการบำรุงรักษา

2. การรวบรวมข้อมูลแบบเรียลไทม์สำหรับ IRI, σ, RN, RQI, SMTD/MPD, RUT, ความเร็ว ฯลฯ

3. การทดสอบด้วยความเร็วการจราจรช่วยให้การวัดและประหยัดเวลาได้เร็วขึ้น

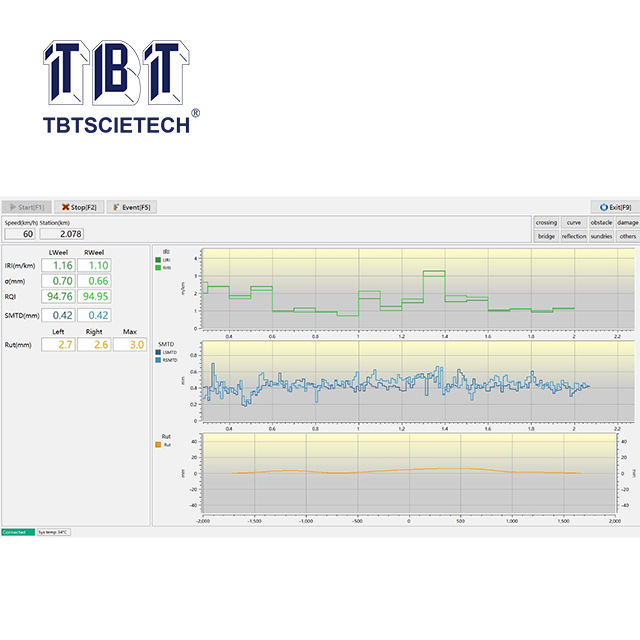

4. การแสดงกราฟเรียลไทม์

5. ใช้เซ็นเซอร์นำเข้าและ accelerometer

6. ความกว้างเลนครอบคลุม 3,500 มม.

7. สอดคล้องกับ ASTM E950 Class 1 การทำโปรไฟล์;

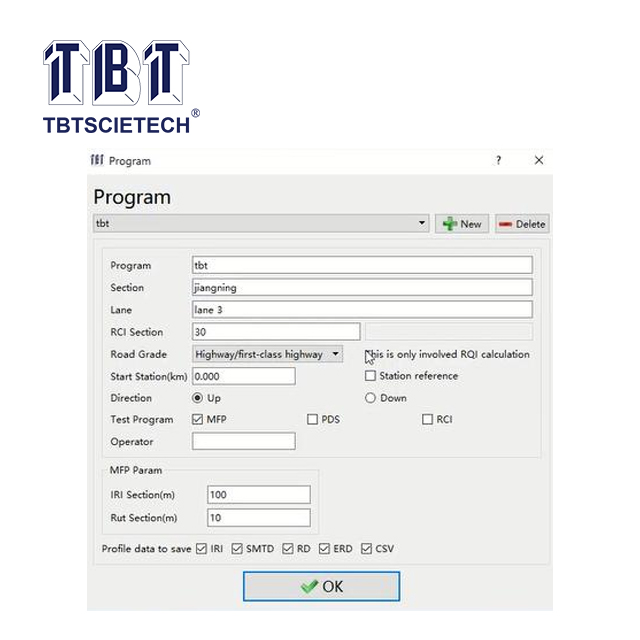

8. ปรับให้เข้ากับซอฟต์แวร์การวิเคราะห์ของบุคคลที่สามเช่น Proval

9. ด้วย GPS ในตัวรับการประสานงานแบบเรียลไทม์ (สำหรับรุ่น TBTPQL-A/D/F) รุ่น

10. ด้วย DMI ที่ติดตั้งบนล้อหลังง่ายสำหรับการสำรวจระยะทาง

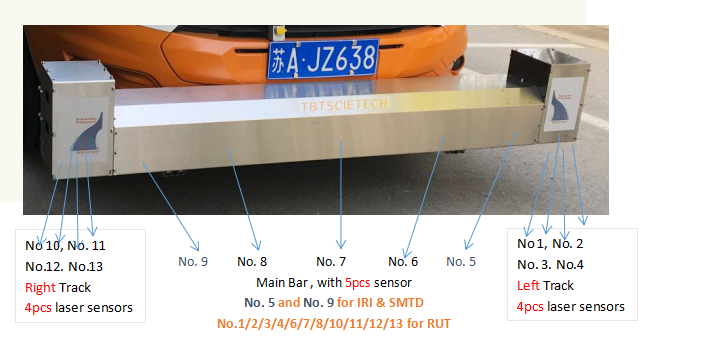

11. เซ็นเซอร์เลเซอร์สามารถขยายได้สูงสุด 17pcs และนาที ถึง 7pcs

ข้อมูลจำเพาะ

เลข ที่.	คำอธิบาย	ข้อมูลจำเพาะ
1	โครงการทดสอบ	IRI, RN, SMTD (MPD)
2	เลเซอร์ (iri/rut)	Riftek (จากสาธารณรัฐเบลารุส)
	IRI Laser Model No.	RF603 125/500
	รุ่นเลเซอร์ RUT หมายเลข	RF603 245/1000
	ความถี่	9.4khz
	การกวาดล้างพื้นดิน	375/745 มม.
	ช่วงการวัด	± 250/500 มม.
	ปณิธาน	＜0.05 มม.
	ระดับการป้องกัน	IP 67
	ความแม่นยำ	＜0.5 มม.
3	เลเซอร์ SMTD	ความสำคัญ
	รุ่นเลเซอร์	LK-G400
	การกวาดล้างพื้นดิน	400 มม.
	ตอบสนองความถี่	20kHz
	ช่วงการวัด	± 100 มม.
	ปณิธาน	0.05 มม.
	ระดับการป้องกัน	IP 67
	ความเป็นเส้นตรง	± 0.1% fs
4	การสื่อสาร	อินเตอร์เฟสอีเธอร์เน็ต
5	เซ็นเซอร์เร่งความเร็ว	แลนซ์ (สหรัฐอเมริกา)
	ช่วงการวัด	± 10G
	ปณิธาน	0.00008G
	ความถี่	0.7 ~ 7700Hz
6	เซ็นเซอร์ระยะไกล	ออมตรอน
	จำนวนชีพจร	2000pulse/Turn
	ระดับการป้องกัน	IP54
	การวัดความแม่นยำ	± 0.5m/km
7	ช่วงเวลาการสุ่มตัวอย่าง	≥1mm
8	ความแม่นยำในการทดสอบส่วนแนวตั้ง	＜0.5 มม.
9	ความยาวคลื่นส่วนแนวตั้ง	1 มม. ~ 200m
10	ช่วง IRI	0 ~ 20m/km
11	ความละเอียดของ IRI	0.1m/km
12	ความละเอียด SMTD	0.01 มม.
13	ความแม่นยำ SMTD	0.05 มม.
14	ช่วงการทดสอบลู่ล้อ	0 ~ 200 มม.
15	ความละเอียดการทดสอบการติดตามล้อ	0.1 มม.
16	ความกว้างของเลน	3500 มม.
17	ขนาด	ส่วนพื้นฐาน: 1.6m ส่วนที่ถอดออกได้: 164 มม.
18	ความเร็วในการทดสอบ
	Iri	0 ~ 100km/h
	SMTD	0 ~ 70km/h
	ล่องล้อ	0 ~ 70km/h
