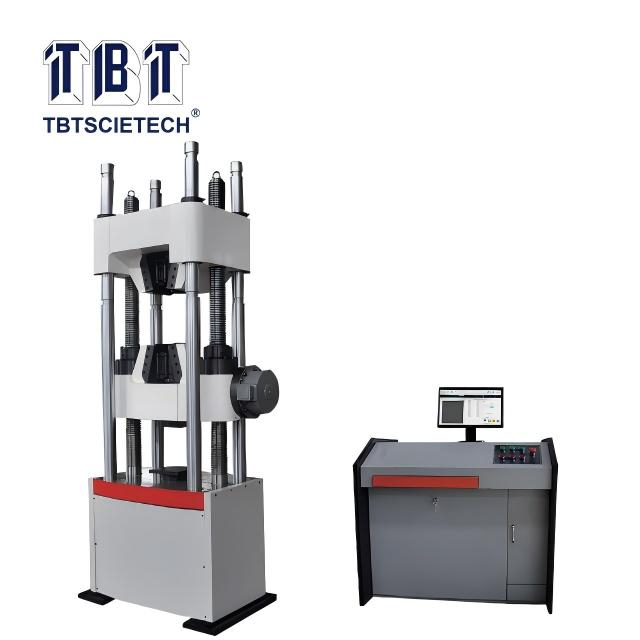

เครื่องทดสอบสากลพร้อม PC & Servo Control

1.  บทนำ:

เครื่องทดสอบอเนกประสงค์ไฮดรอลิก TBTUTM-1000CU-I ใช้ในการทดสอบวัสดุโลหะและอโลหะที่มีความแข็งแรงสูงต่างๆ สำหรับแรงดึง แรงอัด การดัดงอ และแรงเฉือน

2.  มาตรฐานที่เกี่ยวข้อง

GB228.1-2010, GB/T228.1-2010, ISO6892-1998, EN10002-1 ： 2001 และ ASTM

1. คำอธิบาย:

พบกับเครื่องทดสอบอเนกประสงค์ขั้นสูงพร้อม PC และระบบควบคุมเซอร์โว ซึ่งได้รับการออกแบบมาเพื่อการทดสอบวัสดุที่แม่นยำและมีประสิทธิภาพ เครื่องจักรนี้ผสานรวมกำลังไฮดรอลิก การควบคุมเซอร์โว และการเชื่อมต่อคอมพิวเตอร์ มอบความแม่นยำที่เหนือชั้นและการทำงานที่เป็นมิตรต่อผู้ใช้

2. ภาพรวมผลิตภัณฑ์:

เครื่องทดสอบอเนกประสงค์พร้อม PC และระบบควบคุมเซอร์โวเป็นโซลูชันที่ล้ำสมัยสำหรับการทดสอบวัสดุ โดดเด่นด้วยระบบควบคุมไฮดรอลิกและเซอร์โว ช่วยให้มั่นใจในการวัดที่แม่นยำและประสิทธิภาพที่สม่ำเสมอ เหมาะสำหรับความต้องการในการทดสอบที่หลากหลาย เครื่องนี้ให้ข้อมูลที่เชื่อถือได้สำหรับการวิจัยและการใช้งานทางอุตสาหกรรม

3. คุณสมบัติผลิตภัณฑ์:

• การควบคุมพีซีและเซอร์โว : รับประกันความแม่นยำสูงและการจัดการข้อมูลที่มีประสิทธิภาพ

• พลังไฮดรอลิก : มอบประสิทธิภาพที่แข็งแกร่งและเชื่อถือได้

• ส่วนต่อประสานที่ใช้งานง่าย : ใช้งานง่ายด้วยซอฟต์แวร์ที่ครอบคลุม

• การทดสอบอเนกประสงค์ : เหมาะสำหรับการทดสอบแรงดึง แรงอัด และแรงเฉือน

4. รายละเอียดสินค้า:

ภาพรวมของเครื่องทดสอบอเนกประสงค์

เครื่องทดสอบอเนกประสงค์พร้อม PC และระบบควบคุมเซอร์โวได้รับการออกแบบทางวิศวกรรมเพื่อการทดสอบวัสดุที่ครอบคลุม การออกแบบที่ซับซ้อนผสมผสานพลังไฮดรอลิกเข้ากับการควบคุมเซอร์โวขั้นสูง ทำให้มั่นใจได้ถึงผลลัพธ์ที่แม่นยำและทำซ้ำได้ อินเทอร์เฟซคอมพิวเตอร์ของเครื่องช่วยให้จัดการข้อมูลได้ง่าย ทำให้เป็นเครื่องมือที่ขาดไม่ได้สำหรับทั้งการวิจัยและอุตสาหกรรม

คุณสมบัติหลักและข้อดี

• ระบบควบคุมขั้นสูง : การบูรณาการระหว่างพีซีและระบบควบคุมเซอร์โวช่วยเพิ่มความแม่นยำและประสิทธิภาพของเครื่องจักร ระบบไฟฟ้าไฮดรอลิกให้สมรรถนะที่แข็งแกร่ง ช่วยให้สามารถรับน้ำหนักได้อย่างแม่นยำ

• ซอฟต์แวร์ที่ใช้งานง่าย : เครื่องจักรมาพร้อมกับซอฟต์แวร์ที่ใช้งานง่ายซึ่งช่วยให้การทำงานและการวิเคราะห์ข้อมูลง่ายขึ้น ผู้ใช้สามารถตั้งค่าการทดสอบ ติดตามความคืบหน้า และสร้างรายงานโดยละเอียดได้อย่างง่ายดาย

• ความคล่องตัวในการทดสอบ : เครื่องทดสอบอเนกประสงค์นี้ได้รับการออกแบบมาเพื่อรองรับการทดสอบที่หลากหลาย รวมถึงการทดสอบแรงดึง แรงอัด และแรงเฉือน ความสามารถในการปรับตัวทำให้เหมาะสำหรับวัสดุหลายประเภท ตั้งแต่โลหะไปจนถึงโพลีเมอร์

การใช้งานและประสิทธิภาพ

เครื่องทดสอบอเนกประสงค์เหมาะสำหรับการควบคุมคุณภาพ การวิจัยและพัฒนา และวัตถุประสงค์ด้านการศึกษา ความแม่นยำและความน่าเชื่อถือสูงช่วยให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอในสถานการณ์การทดสอบต่างๆ โครงสร้างที่แข็งแกร่งและคุณสมบัติขั้นสูงของเครื่องทำให้มีอายุการใช้งานยาวนานและให้ผลลัพธ์ที่เชื่อถือได้ ทำให้เป็นการลงทุนที่คุ้มค่าสำหรับศูนย์ทดสอบใดๆ

5. คำถามที่พบบ่อย

ถาม: เครื่องนี้สามารถทดสอบวัสดุอะไรได้บ้าง? ตอบ: เครื่องนี้สามารถทดสอบวัสดุได้หลากหลาย รวมถึงโลหะ โพลีเมอร์ และวัสดุผสม

ถาม: พีซีและระบบควบคุมเซอร์โวมีประโยชน์ต่อกระบวนการทดสอบอย่างไร ตอบ: ระบบควบคุมพีซีและเซอร์โวให้การควบคุมกระบวนการทดสอบที่แม่นยำ ทำให้มั่นใจได้ถึงผลลัพธ์ที่แม่นยำและทำซ้ำได้ นอกจากนี้ยังช่วยให้สามารถจัดการและวิเคราะห์ข้อมูลได้ง่าย

ถาม: มีซอฟต์แวร์รวมอยู่ในเครื่องหรือไม่ ตอบ: ใช่ เครื่องมาพร้อมกับซอฟต์แวร์ที่ครอบคลุมซึ่งใช้งานง่ายและมีความสามารถในการจัดการข้อมูลที่ครอบคลุม

ถาม: เครื่องนี้สามารถทำการทดสอบแรงเฉือนได้หรือไม่ ตอบ: ใช่ เครื่องจักรได้รับการออกแบบมาให้ทำการทดสอบแรงดึง แรงอัด และแรงเฉือน ทำให้มีความอเนกประสงค์สูง

1. โครงรับน้ำหนักแบบแข็งมี 4 คอลัมน์ (หรือ 2 คอลัมน์เสริม) และแท่งสกรู 2 อัน โดยมีพื้นที่ทดสอบด้านบนสำหรับแรงดึงและด้านล่างสำหรับการบีบอัด การดัด หรือการตัด

2. หัวครอสตรงกลางพร้อมเฟืองตัวหนอนในตัวนั้นขับเคลื่อนด้วยมอเตอร์สำหรับการเคลื่อนขึ้นและลงแทนการส่งผ่านโซ่แบบปกติเพื่อปรับพื้นที่การทดสอบในแนวตั้ง ซึ่งช่วยลดการขนตาด้านหลังได้อย่างมากและให้ผลการทดสอบที่แม่นยำและทำซ้ำได้มากขึ้น ด้วยเส้นโค้งการทดสอบที่แสดงได้อย่างราบรื่นและมีเสถียรภาพ

3. มีรอยบากตำแหน่งหลายระดับบนคอลัมน์เพื่อให้ปรับหัวครอสบนได้อย่างง่ายดายเพื่อให้ตรงกับความสูงของชิ้นงานที่แตกต่างกัน

4. ด้วยอุปกรณ์จับยึดลิ่มไฮดรอลิกแบบเปิดด้านหน้า จึงง่ายต่อการยึดชิ้นงานให้แน่น

5. กระบอกสูบถูกติดตั้งที่ด้านล่างของเครื่องจักรเพื่อให้แรงโน้มถ่วงในการทำงานดีขึ้น

6. ระบบแหล่งน้ำมันเซอร์โวกำหนดค่าด้วยวาล์วเซอร์โวไฮดรอลิกไฟฟ้าและปั๊มเกียร์แรงดันสูงเพื่อให้ได้ประสิทธิภาพที่ยอดเยี่ยม

7. ตัวควบคุมพีซีพร้อมแอมพลิฟายเออร์ดิจิตอล 2 แชนเนลช่วยให้สามารถควบคุมแรงทดสอบ การกระจัด ความเค้น ความเครียด ฯลฯ แบบวงปิดแบบดิจิทัลได้

ด้วยฟังก์ชัน 'การแก้ไข' ช่วยให้สามารถขยายกระบวนการทดสอบได้ตามต้องการ เพื่อตอบสนองการแก้ไขที่ซับซ้อนทุกประเภทด้วยการสลับโหมดการควบคุม ตรงตามมาตรฐานสากลที่หลากหลาย

1. โครงโหลดพร้อมกระบอกสูบติดตั้งอยู่ด้านล่าง พร้อมระบบขับเคลื่อนเฟืองตัวหนอน...... 1 ชุด

2. ตู้คอนโทรลพร้อมปั๊มเกียร์แรงดันสูงเสียงอึกทึก ......................1 ชุด

3. วาล์ว ATOS อิตาลี  ................................................................................... 1 ชุด

4. ปั๊มเกียร์ MARZOCCHI อิตาลี ....................................................................1 ชุด

5. ระบบกรองน้ำมันแม่นยำหลายขั้นตอนกระบอกสูบพิเศษ.............................1 ชุด

6. แอมพลิฟายเออร์ที่ตั้งโปรแกรมได้สองช่องสัญญาณ........................................................ 1 ชุด

7. เซ็นเซอร์แรงดันน้ำมันความแม่นยำสูง  ............................................ ............1 ชุด

8. Extensometer (YYU25/100) .......................................................................1 ชุด
9. ตัวควบคุมมือถือ .................................................................................... 1 ชิ้น
10. ระบบการวัดการเคลื่อนที่เชิงเส้น .................................................... 1 ชุด
10. ชุดอุปกรณ์เสริม:

10.1 กรามหนีบแรงดึงสำหรับแบน (0-20 มม. 20-40 มม.) .......................... 1 ชุดต่ออัน
10.2 กรามหนีบแรงดึงสำหรับทรงกลม (φ13-φ26มม. φ26-φ40มม. φ40-φ60มม. ...... 1 ชุดอย่างละ
10.3 กรามกดยึด (205 * 205 มม.)  ........................................... 1
ชุด 10.4 อุปกรณ์ดัด (เส้นผ่านศูนย์กลางหัวกด 40 มม.) ..........................................1 ชุด
11. ซอฟต์แวร์ควบคุมพิเศษสำหรับการทดสอบ ...........................................................1 ชุด
12. Lenovo PC ............................................................................1 ชุด
13. เครื่องพิมพ์ HP A4 ...........................................................................1 ชุด
