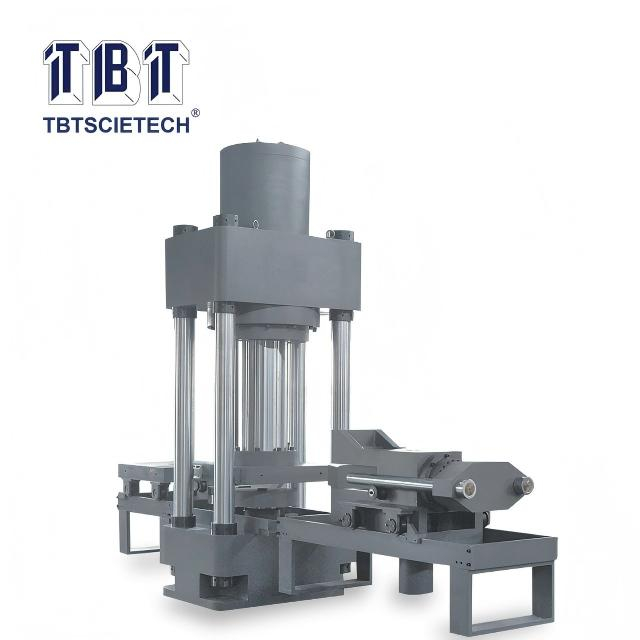

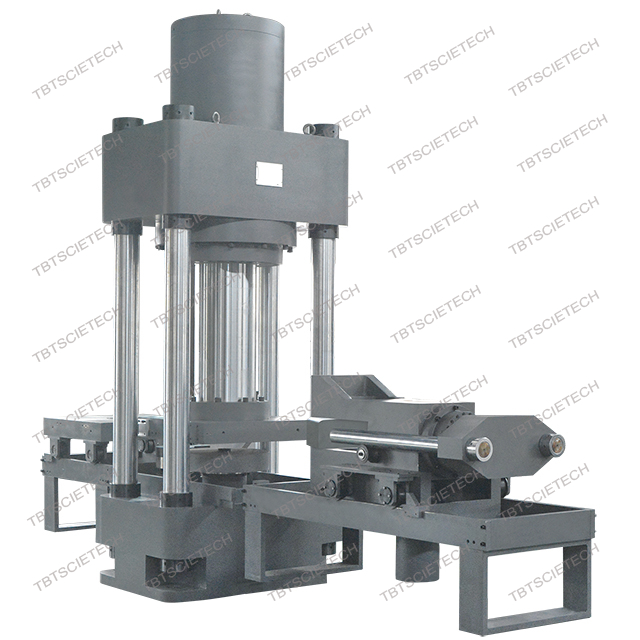

เครื่องทดสอบแรงเฉือนแบบบีบอัดพร้อมการควบคุมพีซี

เป็นอุปกรณ์ทดสอบวัสดุที่มีความแม่นยำสูงซึ่งใช้ไดรฟ์แหล่งพลังงานไฮดรอลิก เทคโนโลยีการควบคุมเซอร์โวไฮดรอลิกไฟฟ้า การรับและประมวลผลข้อมูลคอมพิวเตอร์ และสามารถรับรู้ถึงการควบคุมแบบวงปิดและการตรวจจับอัตโนมัติ โครงสร้างหลักประกอบด้วยเมนเฟรมทดสอบ กรอบตัด กรอบวัดมุม แหล่งน้ำมันหลัก (แหล่งพลังงานไฮดรอลิก) ระบบควบคุมไฟฟ้า ฯลฯ แรงทดสอบสูงสุดคือ 10,000kN และความแม่นยำของเครื่องทดสอบอยู่ที่ระดับ 1

ส่วนใหญ่จะใช้สำหรับการทดสอบความต้านทานแรงอัดตามแนวแกนและแนวรัศมีของแบริ่งยางแผ่นพื้นสะพานและแอ่งต่างๆ ภายใต้สภาวะที่ซับซ้อนของความต้านทานแรงอัดและแรงเฉือน การทดสอบกลศาสตร์แรงเฉือนและมุม มันสามารถทดสอบกำลังอัด, โมดูลัสยืดหยุ่นแรงอัด, ประสิทธิภาพการยึดเกาะเฉือน, ความต้านทานต่อแรงเฉือน, ค่าสัมประสิทธิ์แรงเสียดทาน, มุมและการทดสอบอื่น ๆ ของตลับลูกปืนยาง และยังสามารถทดสอบวัสดุอื่น ๆ เช่นคอนกรีต โมดูลัสยืดหยุ่นและการทดสอบประสิทธิภาพการบีบอัด

เครื่องทดสอบและอุปกรณ์เสริมเป็นไปตามข้อกำหนดของมาตรฐานต่อไปนี้:

GB/T2611-2007 'ข้อกำหนดทางเทคนิคทั่วไปสำหรับเครื่องทดสอบ'

GB/T3159-2008 'เครื่องทดสอบอเนกประสงค์ไฮดรอลิก'

JB/T11582-2013 'เครื่องทดสอบแรงอัดและแรงเฉือน'

GB20688.4-2007 'ตลับลูกปืนยางส่วนที่ 4: ตลับลูกปืนยางธรรมดา'

GB/T17955-2009 'เงื่อนไขทางเทคนิคสำหรับตลับลูกปืนทรงกลม'

JT/T4-2004 'ลูกปืนยางแผ่นสะพานทางหลวง'

JT/T391-2009 'ลูกปืนยางอ่างสะพานทางหลวง'

TB/T1893-2006 'แบริ่งยางแผ่นรางสะพาน'

TB/T2331-2013 'แบริ่งลุ่มน้ำสะพานรถไฟ'

TB/T3320-2013 'ลูกปืนสะพานรถไฟ'

ก.  หน่วยหลัก

ชิ้นส่วนเครื่องจักรหลักคือโครงสร้างเฟรมสี่คอลัมน์แนวตั้ง ซึ่งส่วนใหญ่ประกอบด้วยฐาน คอลัมน์ ลำแสงด้านบน ถังน้ำมันหลัก แผ่นดันบนและล่าง อุปกรณ์ยกแผ่นดันล่าง รางนำ อุปกรณ์วัดการเสียรูป ฯลฯ

โครงสร้างรางนำทางแบบแบ่งส่วน ง่ายต่อการติดตั้งชิ้นทดสอบ

แผ่นกดด้านบนและด้านล่างมีความแข็งแรงและความแข็งแกร่งสูง ซึ่งเป็นไปตามข้อกำหนดของมาตรฐานที่เกี่ยวข้องและรับประกันความถูกต้องของผลการทดสอบ

โหลดเซลล์แบบติดตั้งใต้ฐาน ง่ายต่อการติดตั้ง ขนถ่าย และบำรุงรักษา

B.  โครงเฉือน

ส่วนการตัดเฉือนเป็นโครงสร้างเฟรมแรงปฏิกิริยาแบบลอยตัว ซึ่งส่วนใหญ่ประกอบด้วยขายึดรางนำ กระบอกสูบแนวนอน โครงเฉือน กระบอกสูบลอย และอุปกรณ์ลากเฟรมเฉือน

ระบบลากไฟฟ้าสามารถลากเครื่องตัดหญ้าทั้งชุดให้เคลื่อนที่ไปตามรางและติดตั้งอุปกรณ์เชื่อมต่อแบบปลั๊กซึ่งสะดวกในการเปลี่ยนแผ่นดึงแนวนอนเพื่อวัตถุประสงค์ต่างๆ

อุปกรณ์โหลดแนวนอนของโครงสร้างเฟรมแรงปฏิกิริยาง่ายต่อการสอบเทียบและตรวจสอบโหลดในแนวนอน

C.  ชั้นวางเข้ามุม

พื้นผิวสัมผัสของก้านลูกสูบของถังน้ำมันและแผ่นมุมเป็นโครงสร้างหัวลูกและที่นั่งลูก และตำแหน่งของพื้นผิวสัมผัสจะถูกปรับโดยอัตโนมัติในระหว่างการทดสอบ

ง.  ตู้น้ำมัน

ตู้แหล่งน้ำมันเซอร์โวแบบรวมประกอบด้วยถังน้ำมัน, เซอร์โวมอเตอร์, มอเตอร์แบบอะซิงโครนัสสามเฟส, ปั๊มลูกสูบ, ปั๊มเกียร์นำเข้า, ตัวกรอง, กลุ่มแผ่นวาล์ว ฯลฯ ระบบแหล่งน้ำมันเซอร์โวมีเอาต์พุตที่เสถียร เสียงต่ำ และตู้แหล่งน้ำมัน การบูรณาการสูงพื้นที่พื้นมีขนาดเล็กและการดำเนินงานและการสังเกตสะดวก

ตู้แหล่งน้ำมันมีชุดปั๊มน้ำมันอิสระสี่ชุด ซึ่งสามารถเลือกได้ตามรายการทดสอบต่างๆ เพื่อใช้งานเพื่อลดการใช้พลังงานและประหยัดทรัพยากร

ชุดปั๊มน้ำมันเซอร์โวมอเตอร์สองชุดตระหนักถึงภาระตามแนวแกนของถังน้ำมันหลักและกรอบเฉือนโหลดถังน้ำมันแนวนอนชุดปั๊มน้ำมันเซอร์โวมอเตอร์สามารถปรับปริมาณน้ำมันเอาท์พุทและความเร็วของมอเตอร์โดยอัตโนมัติในระหว่างการทดสอบลดการใช้พลังงานและการควบคุมที่มีประสิทธิภาพในเวลาเดียวกัน อุณหภูมิน้ำมัน

การโหลดตามแนวแกนของกระบอกสูบน้ำมันหลักใช้โครงสร้างแบบควบคุมคู่ของปั๊มน้ำมันที่เร็วและช้า และการยกที่รวดเร็วโดยไม่มีโหลดและการยกอัตโนมัติในระหว่างการทดสอบนั้นมาจากระบบจ่ายน้ำมันอิสระสองระบบ

จ.  ระบบควบคุม

ระบบการวัดและการควบคุมประกอบด้วยคอมพิวเตอร์ เซ็นเซอร์โหลดแต่ละตัว เซ็นเซอร์ดิสเพลสเมนต์แต่ละตัว เซ็นเซอร์การเปลี่ยนรูปแต่ละตัว ตัวควบคุมเซอร์โวแบบหลายช่องสัญญาณและซอฟต์แวร์ ฯลฯ โดยมีความแม่นยำในการควบคุมสูงและความน่าเชื่อถือที่ดี ระบบการวัดและการควบคุมใช้อินเทอร์เฟซการสื่อสารอีเธอร์เน็ตความเร็วสูงเพื่อสื่อสารกับคอมพิวเตอร์ มีวิธีการควบคุมหลายวิธี เช่น โหลด การกระจัด และการแสดงผลหน้าจอของเส้นโค้งการทดสอบหลายเส้นของแรงทดสอบ การกระจัด และการเสียรูป สามารถสลับรูปแบบการควบคุมและข้อมูลหลายช่องสัญญาณได้อย่างราบรื่น อ่าน.

ข้อมูลการทดสอบได้รับการจัดการโดยฐานข้อมูลมาตรฐานและสามารถเข้าถึงได้ตามต้องการ สามารถตระหนักถึงการวิเคราะห์ข้อมูลการทดสอบและเส้นโค้งใหม่ การขยายบางส่วนและการแก้ไขข้อมูลใหม่ สามารถคำนวณคุณสมบัติทางกลต่างๆ ของวัสดุได้โดยอัตโนมัติ และพิมพ์รายงานการทดสอบและ Curve ที่สมบูรณ์ และสามารถจัดเตรียมอินเทอร์เฟซข้อมูลเครือข่ายได้

ระบบการวัดและการควบคุมมีฟังก์ชันการป้องกันขีดจำกัดที่หลากหลาย เช่น: การป้องกันค่าแรงเกินพิกัด, การป้องกันช่องแรงเกินความเร็ว, การป้องกันขีดจำกัดของกระบอกไฮดรอลิก ฯลฯ

ผู้ใช้สามารถตั้งโปรแกรมระบบการวัดและการควบคุมได้ตามความต้องการในการทดสอบ เช่น การโหลดแบบวน การเก็บรักษาแรงทดสอบ ฯลฯ

1. โครงโหลดพร้อม  กระบอกสูบติดตั้งอยู่ด้านล่าง พร้อมระบบขับเคลื่อนเฟืองตัวหนอน .........................  1 ชุด
2. ตู้ควบคุม  .................................................................................................... 1 ชุด
2.2 ปั๊มน้ำมันแรงดันสูง NACHI Japan Fujikoshi.............................................  1 ชุด
3. เซ็นเซอร์ไฮดรอลิกความแม่นยำสูง............................................................................. 1 ชิ้น
4. ตัวควบคุมมือถือ  ........................................................................................... 1 ชิ้น 5.
ระบบตรวจวัดการเคลื่อนที่  เชิงเส้น ........................................................... 1 ชุด
6. ชุดอุปกรณ์เสริม:

6.1 แคลมป์ยึดแรงดึงสำหรับพื้นเรียบ (0-20 มม.)  ............................................................ 1 ชุด
6.2 แคลมป์ยึดแรงดึงสำหรับทรงกลม (φ13-φ26มม.,  φ26-φ40มม.)............................ 1 เซ็ตอย่างละ
6.3 แคลมป์ยึดแรงดึง  (200*200 มม.)    ........................................................ 1 เซ็ต
6.4 เครื่องดัดงอ (หัวกด เส้นผ่านศูนย์กลาง 40 มม.)  ........................................................ 1 ชุด
7. ซอฟต์แวร์ควบคุมพิเศษสำหรับการทดสอบ ........................................................... 1 ชุด
8. Lenovo PC ........................................................................................... 1 ชุด
9. เครื่องพิมพ์ HP A4  ........................................................................................... 1 ชุด
